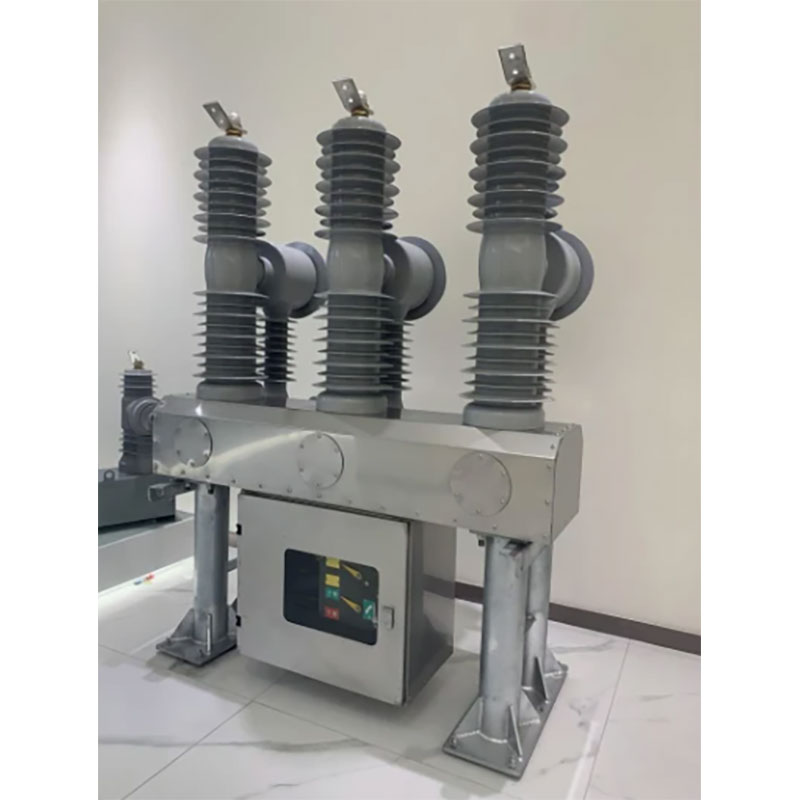

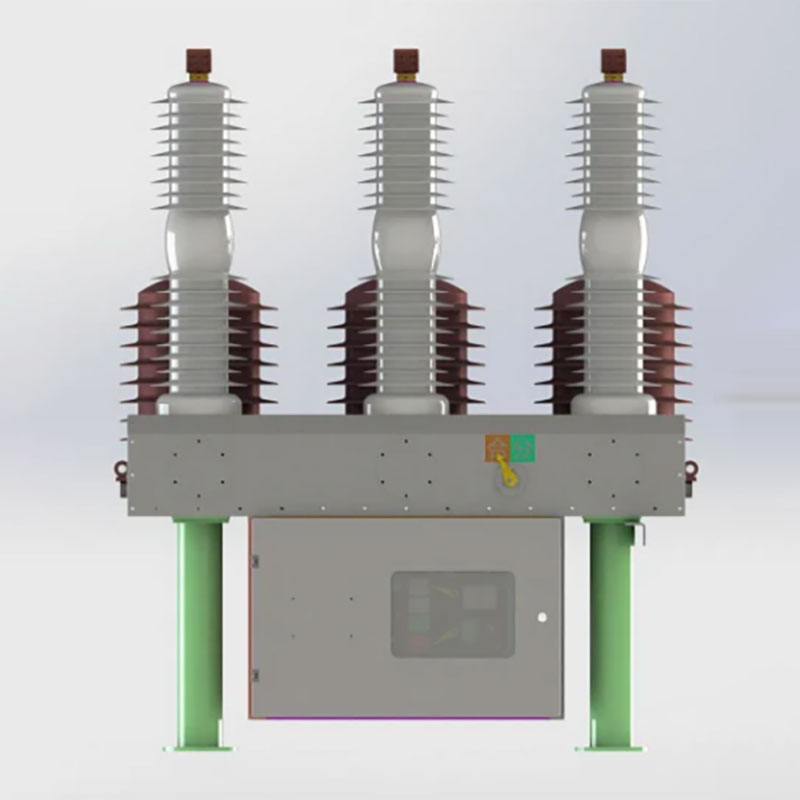

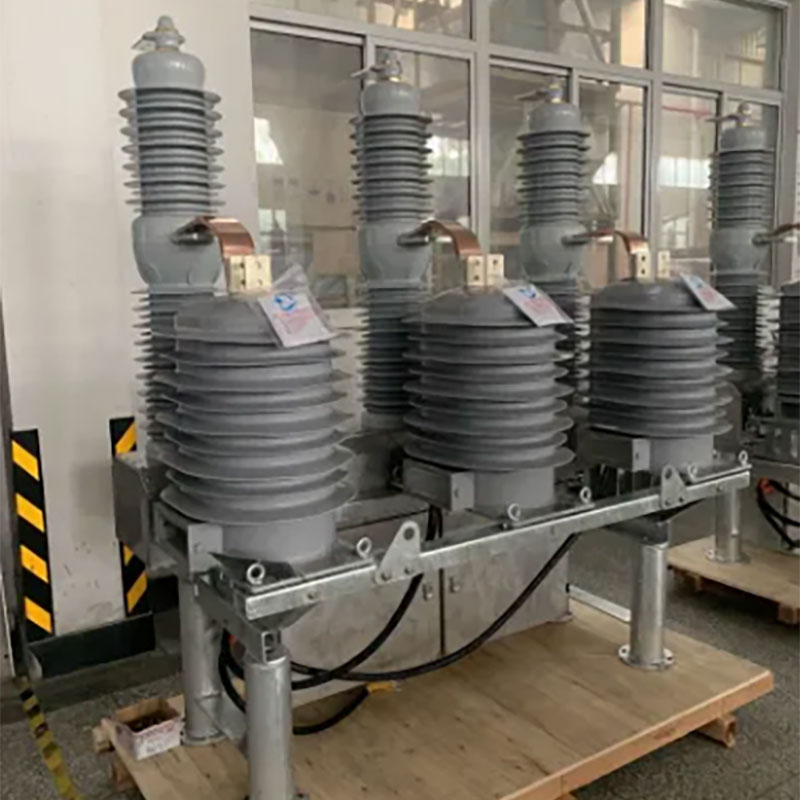

Açık vakum devre kesici

Dahu Electric tarafından üretilen dış mekan vakum devre kesici, trafo merkezinin besleyici tarafına ve genel koruma, kontrol ve sık anahtarın sık çalışmasına ihtiyaç duyan endüstriyel ve madencilik işletmesi için geçerli olan 40.5 kV ve frekans 50 Hz'lik bir dış mekan dağıtım ünitesidir.

Talep Gönder

Ürün Açıklaması

Devre kesicinin ana gövdesi vakum yok olma, basit yapı, güçlü kesme kabiliyeti ve uzun hizmet ömrü içerir. Kutup epoksi reçine / silikon kauçuk kompozit izolatörden yapılmıştır, yağ ve SF6 gazı yoktur, bu katı yalıtımlı vakum devre kesici çevre dostu olarak tasarlanmıştır.

Kompozit yalıtım yapısı kullanıldıktan sonra, açık vakum devre kesici normal çalışma koşulları altında hava mesafesi ve sürünme mesafesi gereksinimlerini karşılar ve devre kesicinin hacmini etkili bir şekilde azaltır, ana iletken döngü vakum kesicisi ve dinamik ve statik iletken bağlantı, yalıtım silindirine monte edilir, böylece faz sadece 300 mm'dir. Ana devre elektrik bağlantılarının tümü yüksek güvenilirliğe sahip sabit bağlantılardır.

Ürün detayları

Modüler mekanizma

Modüler mekanizma tasarımı, son derece standartlaştırılmış yapı;

Mekanizmanın monte edilmesi / sökülmesi kolaydır ve bakımı kolaydır;

Daha az sayıda parça ile yüksek güvenilirlik

Entegre şarj kolu, işlemi uygun ve kolay hale getirir

Tencere tipi direk

Çevre dostu yalıtım malzemesi, PA66 hafif, yüksek dielektrik performans sağlar;

Ürün yaşam döngüsünden sonra geri dönüştürülebilir ve kolay bertaraf;

Maliyet etkin ve güvenilir;

Vakum devre kesici

IEC ve GB standartlarının gereksinimlerini tam olarak karşılar;

Tam kilitlemeyi tamamlayın, yanlış ameliyatı önleyin ve faaliyette güvenlik sağlayın;

Modüler tasarım, kısaltılmış teslimat süresi;

Küçük açılış geri tepme ve mükemmel performans;

Performans avantajı

Ürün, bistable kalıcı bir mıknatıs çalışma mekanizması ile donatılmıştır, mekanizma, bir tutma kuvveti sağlamak için kalıcı mıknatıs tarafından kalıcı bir mıknatıs ile donatılmıştır, böylece anahtar açık ve kapalı durumda tutulur, mekanik parçaların sayısı azalır, mekanik iletim zinciri büyük ölçüde arttırılır, böylece mekanik geçiş, mekanik yaşam zinciri büyük ölçüde azalır.

Ana Teknik Özellikler

Teknik parametreler
HAYIR.	Öğe			Birim	Değer
1	Nominal Voltaj			KV	40.5
2	Nominal yalıtım seviye (deniz seviyesi: 1000m)	1 dk güç sıklık dayanmak Gerilim	Kuru test		95
			Islak test (toprak dıştan yalıtım)		85
		Yıldırım Dürtü Voltaj (tepe) 1.2/50us			200
3	Değerlendirilmiş Akım			A	1600/2500
4	Nominal frekans			Hz	50/60
5	Nominal Kısa Devre Kırma Akımı			.	31.5
6	Nominal çalışma dizisi			O-0.3S-CO-180S- CO-180S-C
7	Kısa Devre Kırma Akımı Kırma Süreleri			kez	20
8	Nominal Kısa Devre Kapanış Akımı (Zirve)			.	80
9	Nominal Peak Dayanma Akım				50
10	Kısa zamana dayanan akıma dayanıyor				31.5
11	Tamamen kırılma süresi			S	<0.125
12	Nominal Kısa Devre Süresi				4
13	Mekanik Yaşam			kez	10000
14	Nominal çalışma voltajı ve yardımcı devre derecelendirilmiş Gerilim			V	110/220

Devre kesicinin mekanik karakteristik parametreleri

HAYIR.	Öğe	Birim	Değer
1	Temas temizliği	mm	18 ± 1
2	İletişim Overtravel	mm	6 ± 1
3	Açma hızı	M/S	1.6 ± 0.2
4	Kapanış hızı	M/S	0.8 ± 0.2
5	Üç aşamalı açılış ve kapanış eşzamanlılığı	MS	≤2
6	Faz	mm	680 ± 2
7	İletişim Kapanış Sıçrama Süresi	MS	≤3
8	Her faz iletken devre direnci	Bebek	≤60
9	Kapanış Süresi	MS	25 ~ 60
10	Açılış saati	MS	20 ~ 50
11	Enerji depolama motorunun nominal güç frekansı	W	110
12	Enerji Stora Motorunun Nominal Voltajı	V	220
13	Max./min.Motor voltajı		%120/%80
14	Nominal kapanış çalışma voltajı		220
15	Max./min. Çalışma voltajı kapatma		%120/%80
16	Nominal açılış çalışma voltajı		220
17	Max./min. Çalışma voltajını açma		%120/%65

Çalışma mekanizmasının teknik parametreleri
HAYIR.	Öğe		Birim	Değer
1	Nominal çalışma voltajı	Üçlü Açma	V	AC220
		Tripper kapanış		AC220
2	Nominal Direnç	Üçlü Açma	Ω	56
		Tripper kapanış		56
3	Nominal Çıktı Güç Frekansı	Üçlü Açma	W	320
		Tripper kapanış
4	Enerji Depolama Motoru Güç Frekansı			110
5	Motor enerji depolama alanının nominal voltajı		V	AC220
6	Enerji Depolama Süresi		S	≤10
