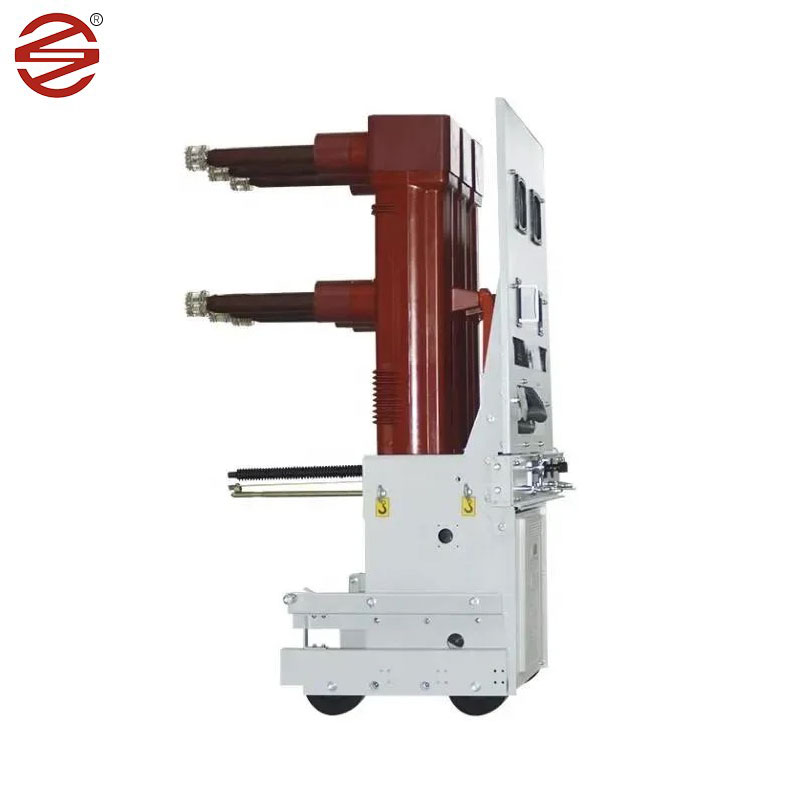

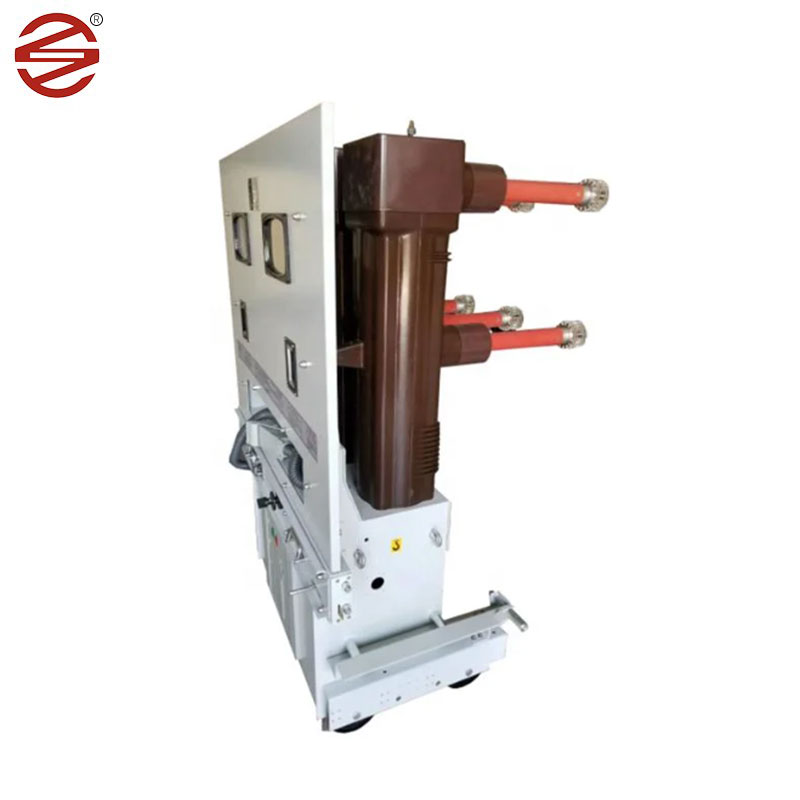

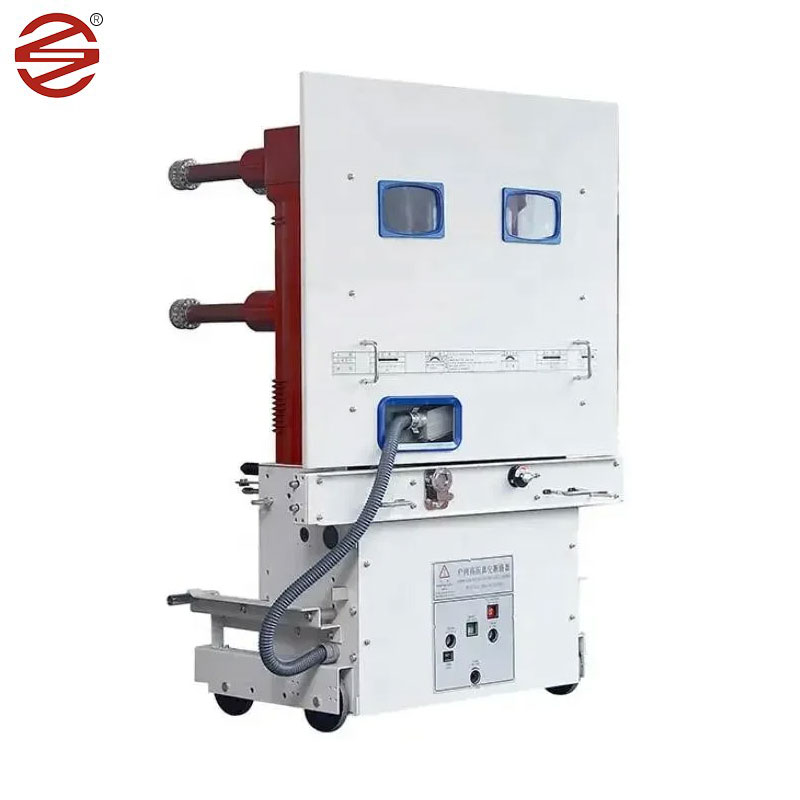

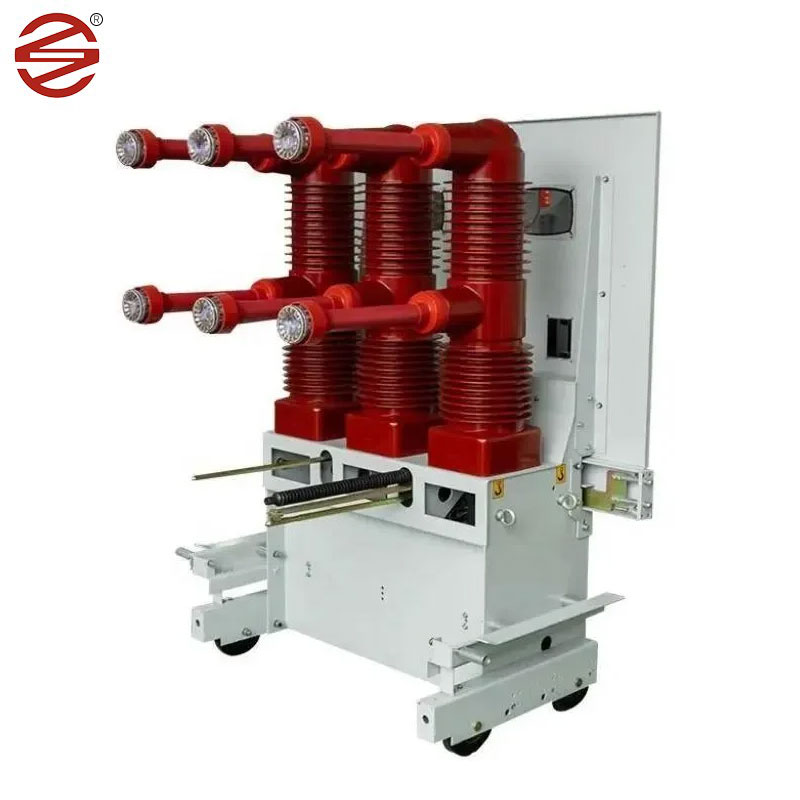

40.5kV Vakum Devre Kesici

Dahu Electric tarafından üretilen 40.5kV vakum devre kesici, üç fazlı AC 50Hz, 40.5kV sistemi için uygundur. Endüstriyel ve madencilik işletmeleri, enerji santralleri ve trafo merkezleri için yük akımı, aşırı yük akım arızası akımı olarak kullanılabilir ve sık çalışma durumları için uygundur. Bu devre kesici, devre kesicinin derinliğini etkili bir şekilde azaltan yukarı ve aşağı düzenleme yapısını benimser. Ve kompozit yalıtım yapısını, üç fazlı ark söndürme odası ve üç bağımsız epoksi reçine yalıtım kabuğu ile ayrılmış ilişkili yüklü gövdeyi benimser.

Talep Gönder

Ürün Açıklaması

Kompozit yalıtım yapısı kullanıldıktan sonra, 40.5kV vakum devre kesici, normal çalışma koşulları altında hava mesafesi ve sürünme mesafesi gereksinimlerini karşılar ve devre kesicinin hacmini etkili bir şekilde azaltır, ana iletken döngü vakum kesintisi ve dinamik ve statik iletken bağlantı, yalıtım silindirine monte edilir, böylece faz sadece 300 mm olur. Ana devre elektrik bağlantılarının tümü yüksek güvenilirliğe sahip sabit bağlantılardır.

Ürün detayları

Modüler mekanizma

Modüler mekanizma tasarımı, son derece standartlaştırılmış yapı;

Mekanizmanın monte edilmesi / sökülmesi kolaydır ve bakımı kolaydır;

Daha az sayıda parça ile yüksek güvenilirlik

Entegre şarj kolu, işlemi uygun ve kolay hale getirir

Tencere tipi direk

Çevre dostu yalıtım malzemesi, PA66 hafif, yüksek dielektrik performans sağlar;

Ürün yaşam döngüsünden sonra geri dönüştürülebilir ve kolay bertaraf;

Maliyet etkin ve güvenilir;

Vakum devre kesici

IEC ve GB standartlarının gereksinimlerini tam olarak karşılar;

Tam kilitlemeyi tamamlayın, yanlış ameliyatı önleyin ve faaliyette güvenlik sağlayın;

Modüler tasarım, kısaltılmış teslimat süresi;

Küçük açılış geri tepme ve mükemmel performans;

Performans avantajı

Ürün, bistable kalıcı bir mıknatıs çalışma mekanizması ile donatılmıştır, mekanizma, bir tutma kuvveti sağlamak için kalıcı mıknatıs tarafından kalıcı bir mıknatıs ile donatılmıştır, böylece anahtar açık ve kapalı durumda tutulur, mekanik parçaların sayısı azalır, mekanik iletim zinciri büyük ölçüde arttırılır, böylece mekanik geçiş, mekanik yaşam zinciri büyük ölçüde azalır.

Ana Teknik Özellikler

proje		birim	Parametre
Nominal Voltaj		KV	40.5
Değerlendirilmiş Akım		A	1250		1600	2000、2500
Kısa devre kırma akımı olarak derecelendirilmiş		.	25	31.5	25	31.5
Dinamik kararlı akım (tepe değeri)		.	63	80	63	80
4s termal kararlı akım		.	25	31.5	25	31.5
Nominal Kısa Devre Yapımı Akım (Pik Değer)		.	63	80	63	80
Kısa devre akımının kırılma süreleri		Kez	20
Nominal Çalışma Sırası			O-0.3 S-CO-180 S-CO
Nominal yalıtım seviyesi	1 dakika güç frekansı dayanıklı voltaj	KV	95
	Yıldırım dürtüsü dayanıklı voltaj (tepe değeri)		185
Mekanik Yaşam		Kez	10000
Nominal tek kapasitör bankası açılışı ve akım		A	630
Arka arkaya kapasitör bankası akımı olarak değerlendirildi		A	400
Enerji Depolama Motoru Nominal Voltaj		V	AC 、 DC: 110; 220
Enerji depolama motorunun derecelendirilmiş gücü		W	≤230
Enerji depolama motorunun enerji depolama süresi		S	≤15
Kapanış ve açma bobininin nominal voltajı		V	DC: 110; 220
Kapanış ve açma bobininin nominal akımı		A	1.05 (110V) 0.96 (220V)
İletişim Açılış		mm	20 ± 2
İrtibat İnme		mm	7.5 ± 1.5
Farklı dönemlerin üç fazlı kombinasyonu		MS	≤2
Temas kapanış zamanı		MS	≤3
Ana devre direnci (duvar teması hariç)		Bebek	≤40
