Kuru Tip Transformatör
  • Kuru Tip TransformatörKuru Tip Transformatör
  • Kuru Tip TransformatörKuru Tip Transformatör
  • Kuru Tip TransformatörKuru Tip Transformatör
  • Kuru Tip TransformatörKuru Tip Transformatör
  • Kuru Tip TransformatörKuru Tip Transformatör
  • Kuru Tip TransformatörKuru Tip Transformatör

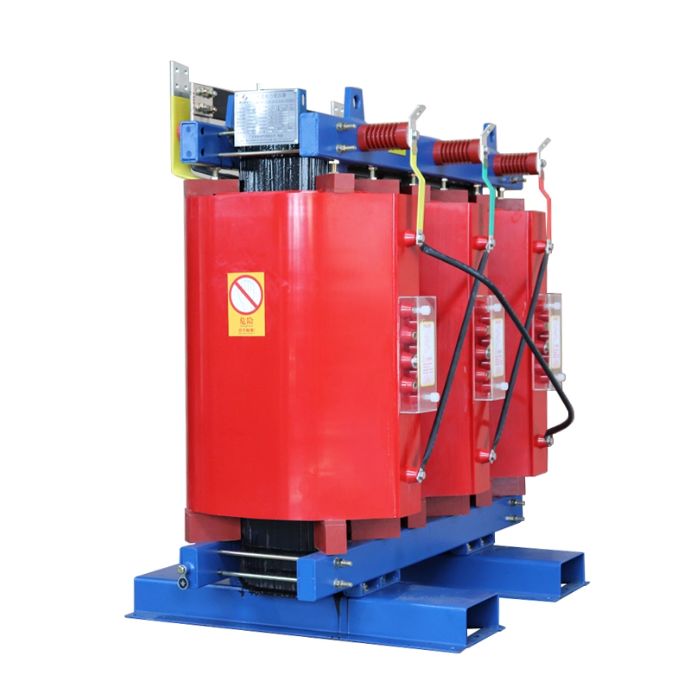

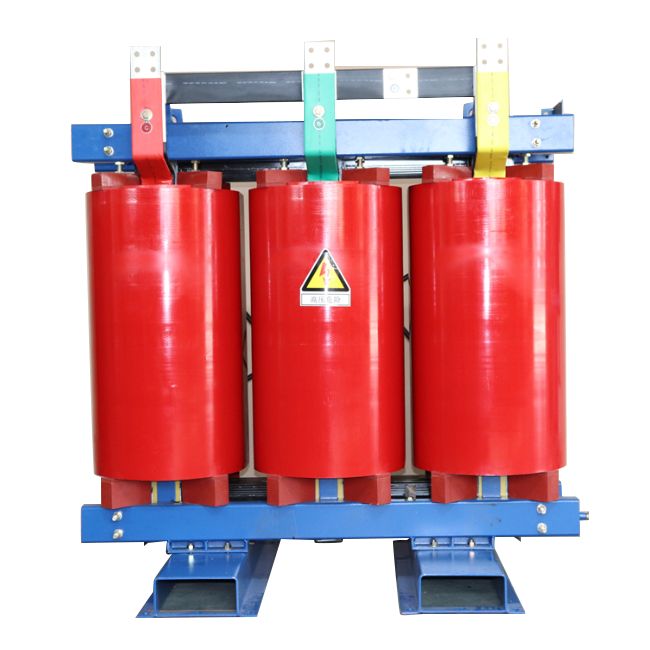

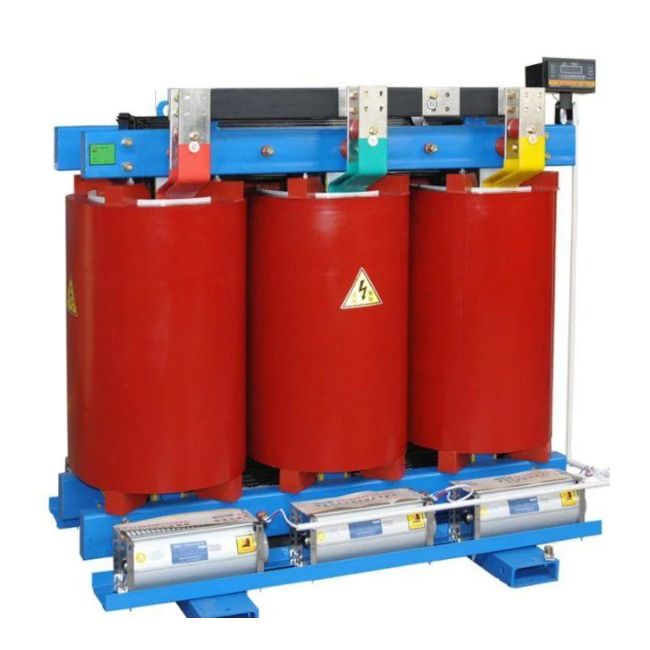

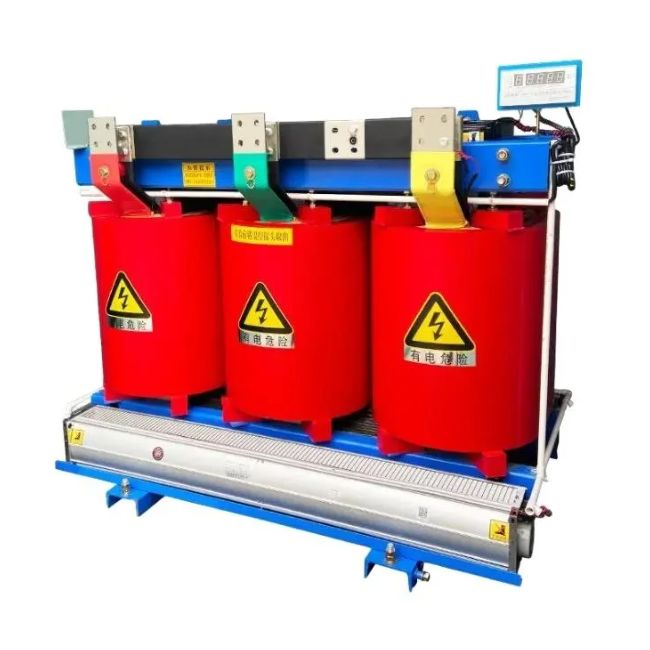

Kuru Tip Transformatör

En son satan, düşük fiyatlı ve yüksek kaliteli Kuru Tip transformatörü satın almak için fabrikamıza gelmenizden memnuniyet duyarız, Dahu Electric sizinle işbirliği yapmayı dört gözle bekliyor.

Talep Gönder

Ürün Açıklaması

Kuru Tip Trafo Detayları

DAHU ELECTRIC tarafından üretilen kuru tip transformatörler, mükemmel yalıtım özellikleri, yüksek verimleri ve çevre dostu olmaları nedeniyle çeşitli uygulamalarda yaygın olarak kullanılmaktadır. Reçine yalıtımlı kuru tip transformatörler için yaygın uygulama senaryolarından bazıları şunlardır:


Ticari binalar: Bu transformatörler, güvenilir ve verimli enerji dağıtımı sağlamak amacıyla ofis binaları, alışveriş merkezleri ve oteller gibi ticari binalarda yaygın olarak kullanılmaktadır.

Endüstriyel tesisler: Kuru tip transformatörler ayrıca fabrika ve depo gibi endüstriyel tesislerde ağır makine ve ekipmanlara güç sağlamak için yaygın olarak kullanılmaktadır.

Yenilenebilir enerji sistemleri: Bu transformatörler, rüzgar ve güneş enerjisi santralleri gibi yenilenebilir enerji sistemlerinin önemli bir bileşeni olup, bu sistemler tarafından üretilen elektrik enerjisinin dönüştürülmesine ve dağıtılmasına yardımcı olurlar.

Veri merkezleri: Kuru tip transformatörler, veri merkezlerinde sunuculara ve diğer ekipmanlara güvenilir ve verimli güç dağıtımı sağlamak için yaygın olarak kullanılır.

Hastaneler: Bu transformatörler hastanelerde de kritik tıbbi ekipmanlara güç sağlamak ve kesintisiz güç kaynağı sağlamak için kullanılır.

Denizcilik ve offshore uygulamaları: Kuru tip transformatörler, zorlu çevre koşullarına dayanabilecekleri ve güvenilir güç dağıtımı sağlayabilecekleri denizcilik ve offshore uygulamalarında kullanıma uygundur.


Genel olarak kuru tip transformatörler çok yönlüdür ve güvenilir ve verimli güç dağıtımının gerekli olduğu çeşitli uygulamalarda kullanılabilir. Çevre dostu olmaları ve düşük bakım gereksinimleri, onları birçok endüstri için cazip bir seçenek haline getiriyor.


ürün tanıtımı


Yalıtım Malzemesi:

Kuru tip transformatör, mükemmel elektriksel yalıtım ve termal stabilite sağlayan yüksek kaliteli epoksi reçine ile yalıtılmıştır. Reçine izolasyonu, zorlu çalışma koşullarında bile transformatörün emniyetini ve güvenilirliğini sağlar.


Çekirdek Malzemesi:

Kuru tip transformatörün çekirdeği yüksek dereceli, düşük kayıplı silikon çelik laminasyonlardan yapılmıştır. Bu laminasyonlar, çekirdek kayıplarını en aza indirmek ve transformatörün genel verimliliğini artırmak için dikkatlice istiflenir.


Sargılar:

Sargılar, uygulamanın özel gereksinimlerine bağlı olarak yüksek kaliteli bakır veya alüminyum iletkenlerden yapılır. Sargılar, optimum performansı ve minimum kayıpları sağlamak için dikkatlice tasarlanmış ve sarılmıştır.


Muhafaza:

Kuru tip transformatör, yüksek kaliteli çelikten yapılmış sağlam ve korozyona dayanıklı bir muhafaza içine yerleştirilmiştir. Muhafaza toz, nem ve mekanik stres gibi çevresel faktörlere karşı koruma sağlar.


Soğutma sistemi:

Kuru tip transformatörler, çalışma sırasında oluşan ısıyı dağıtmak için verimli bir soğutma sistemi ile tasarlanmıştır. Soğutma sistemi, transformatör sınıfına ve uygulamaya bağlı olarak doğal konveksiyon, basınçlı hava veya her ikisinin bir kombinasyonunu içerebilir.


Gerilim ve Güç Değerleri:

Kuru tip transformatörler, farklı uygulama gereksinimlerini karşılamak için çeşitli voltaj ve güç değerlerinde mevcuttur. Gerilim değerleri tipik olarak 1 kV ile 36 kV arasında değişir ve güç değerleri birkaç kVA ile birkaç MVA arasında değişir.


Gürültü seviyesi:

Kuru tip transformatörler düşük gürültü seviyelerinde çalışacak şekilde tasarlandığından yerleşim bölgeleri, hastaneler, okullar gibi gürültüye duyarlı alanlarda kuruluma uygundur.


Çevre dostu:

Bu transformatörler yağ ve sağlığa zararlı madde içermediğinden çevre dostudur. Yağ sızıntısı riski taşımaması nedeniyle hem çevre hem de personel açısından güvenlidir.


Çözüm:

Kuru tip transformatörler, mükemmel yalıtım özellikleri, yüksek verim ve çevre dostu olma gibi çok sayıda avantaj sunar. Sağlam yapıları ve güvenilir performansları ile bu transformatörler, enerji üretimi, dağıtımı ve endüstriyel prosesler gibi endüstrilerdeki çok çeşitli uygulamalara uygundur.


Teknik veri

Transformatörler aşağıdakileri sağlamalıdır:


No Tanım Gereklilik
1 Kuru tip trafo tipi Dökme Reçine (Döküm Bobin)
2 Site yüksekliği <1000m
3 Operasyon Sürekli
4 Kurulum Kapalı alanlarda
5 Ortam sıcaklığı (maks./günlük/yıllık ortalama)[°C] 40/30/20
6 Katman türü (AB 548/2014) 2
7 Anma gücü 2000kVA
8 Soğutma BİR
9 Orantılı frekans 50Hz
10 Nominal birincil voltaj 11kV
11 Nominal ikincil gerilim 0.4kV
12 Yalıtım seviyesi HV (Um/AC /LI) 12KV/28kV/75kV
13 Yalıtım seviyesi LV (Um/ AC) 1.1kV/3kV
14 Yüksüz kılavuz çekme (HV) ±%2x2,5
15 Vektör grubu Din 11
16 Yalıtım sınıfı (HV /LV) F/F
17 HV terminali (alt terminaller) Doğrudan kablo
18 AG terminalleri Üstten giriş, esnek


otobüs çubuğuna bağlantı
19 İklimsel sınıflandırma C2
20 Çevresel sınıflandırma E2
21 Yangın davranışı sınıflandırması F1
22 Empedans gerilimi (İngiltere) [%] %6
23 Yük kaybı yok (Po)[W] 3600
24 75°C'de yük kayıpları (Pk) [M] 18000
25 120°C'de yük kayıpları (Px) [W] 18000
26 Maksimum akustik güç Lw(A) 70 dB
27 Yer ivme seviyesi dayanma kapasitesi (yatay/dikey) [g] ≥0,2/≥0,2
28 Uzunluk [mm] 1750
29 Genişlik [mm] 1250
30 Yükseklik[mm] 2100
31 Toplam ağırlık [kg] 3700
32 Tekerleklerin transformatör merkez mesafesi [mm] 1070
33 Giriş Koruması (IP) IP00

1.8 Bağlantı Parçaları ve Aksesuarlar

Her transformatör aşağıdakilerle sağlanacaktır:


No Gereklilik
34 Uygulanabilir bağlantı elemanları 1 takım
35 HV terminallerindeki topraklama topları (üst terminaller) 1 takım
36 Tabana yakın topraklama terminalleri 2
37 Transformatörün bitirilmesi Standart
38 AG sargılarının içinde bulunan PTC sıcaklık sensörleri 3 takım
38.1 Açma sinyali şu saatte etkinleştirilir: 150
38.2 Alarm sinyali şu saatte etkinleştirilir: 120
38.3 Fan kontrolü şu saatte etkinleştirilir: 80
39 Transformatörün dışına sabitlenmiş PT100 sıcaklık sensörü 1
40 Transformatör üzerine monte edilmiş terminal kutusu 1
41 Termal koruma ünitesi (bkz. bölüm 09) 1
42 Deprem tespitleri 1 takım
43 Transformatör üzerine monte edilmiş anma plakası 1
44 Ekstra bilgi plakası (ayrı teslimat) 1
45 Gözleri kaldırmak ve delikleri çekmek Standart
46 Konut HAYIR
