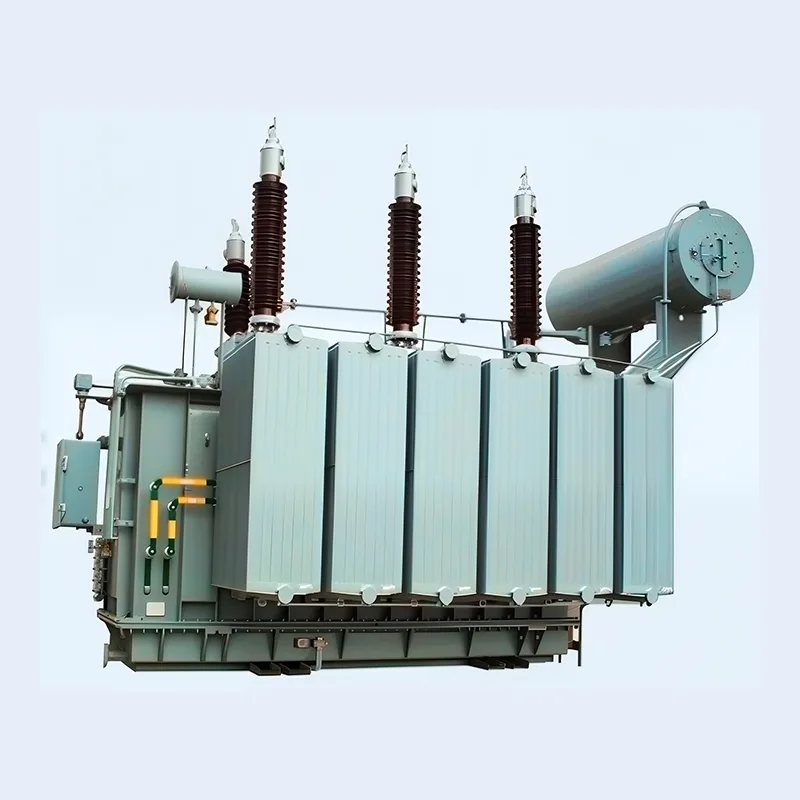

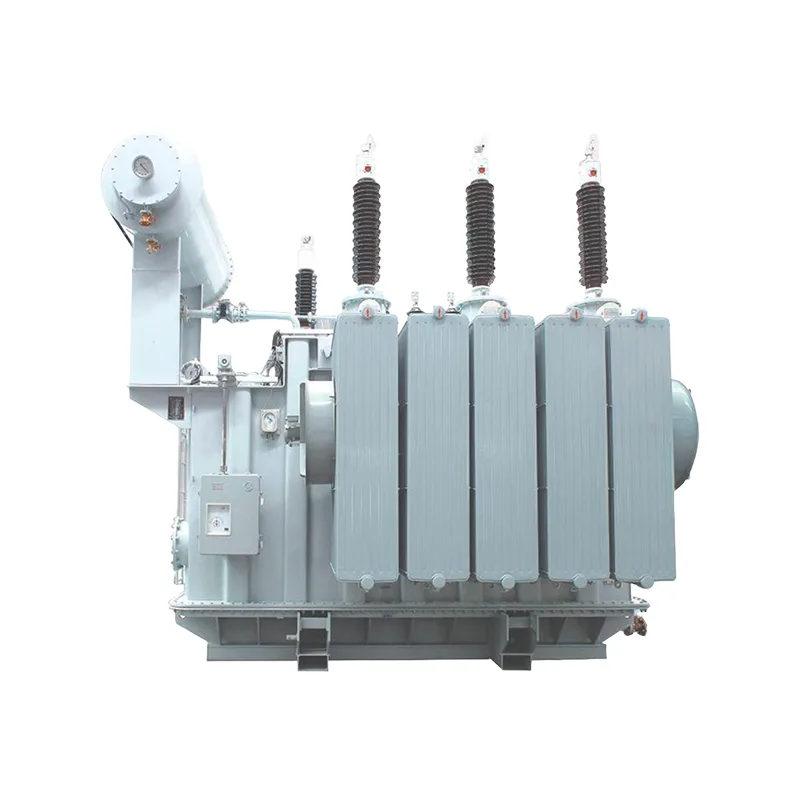

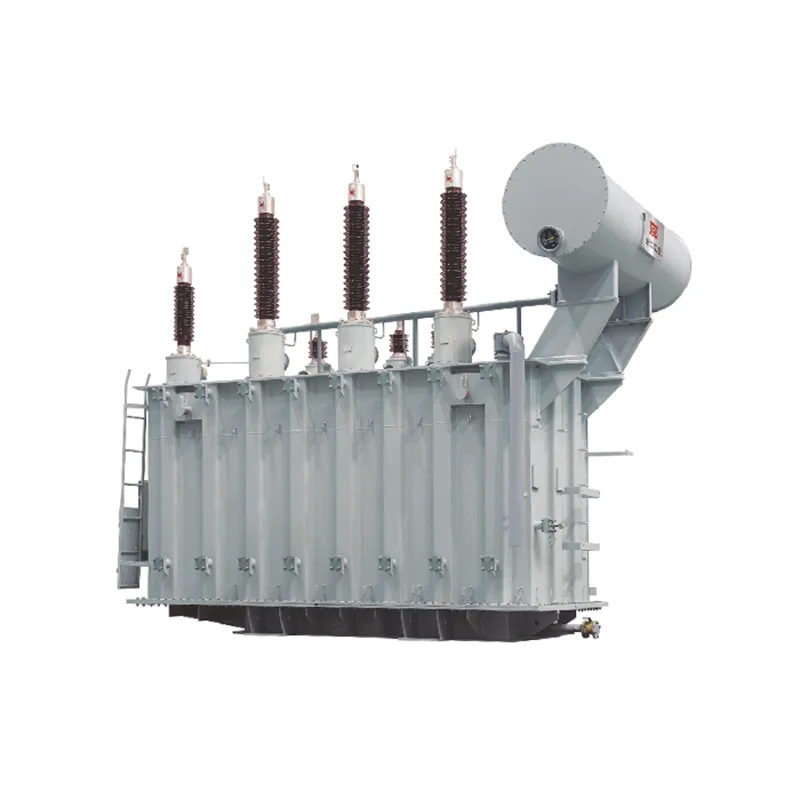

110KV Yağlı Güç Transformatörü

Dahu Electric, Çin'deki 110KV Yağlı Güç Transformatörlerinin profesyonel üreticisi ve tedarikçisidir. Bu ürün son derece istikrarlı, uygun maliyetli ve güvenilir performansa sahiptir ve enerji santralleri, trafo merkezlerinin yanı sıra büyük sanayi, madencilik ve petrokimya işletmeleri için de uygundur.

Talep Gönder

Ürün Açıklaması

Ürün Detayları

1. Yüksek basınç transformatörü, Japon Toshiba analiz yazılımını ve şirketimize özgü hesaplama ve doğrulama prosedürlerini kullanın. Ürünün performansını sağlamak için 110KV Yağa Daldırılmış Güç Transformatörü çekirdeğini, bobinini, makine gövdesini, kurşun teli, yağ deposunu ve makinenin diğer parçalarını tasarlıyor ve test ediyoruz.

2. Ürünümüz SSZ11-40000/110, Ulusal Trafo Kalite Denetleme ve Muayene Merkezi'nin kısa devre taşıma kapasitesi ve tüm rutin tip testlerinden geçmiştir.

3. Bu ürün stabilite, ekonomi, güvenilirlik ve çevre koruma özelliklerine sahiptir ve enerji santralleri, trafo merkezleri ve büyük sanayi, madencilik ve petrokimya işletmeleri için uygundur.

Ürün Avantajları

1、Tamamen yalıtılmış ve yalıtılmış yapı, kişinin güvenliğini garanti edebilir.

2、Ağ kaybını ve işletme maliyetini azaltmak için ekonomik ve verimli.

3、110KV Yağa Daldırılmış Güç Transformatörü yalnızca halka ağı için değil aynı zamanda terminal için de kullanılır.

4、Düşük kayıp, düşük gürültü, üstün performans.

5、Düşük sıcaklık, aşırı yük yeteneği.

6、Transformatör özel yapıyı benimser ve üstün avantajları yüksek kalitedir.

Teknik Parametre

6300kVA~120000kVA NVTC'li iki sargılı transformatör

Nominal kapasite (kVA)	Nominal Gerilim ve kademe aralığı			Vektör grup	hayır-loa kötü akıntı (%)	Empedans voltajı (%)	Yüksüz kayıplar (kW)	Yük kayıpları (kW)
Nominal kapasite (kVA)	Yüksek Vokage	Kılavuz çekme aralığı	Düşük voltaj	Vektör grup	hayır-loa kötü akıntı (%)	Empedans voltajı (%)	Yüksüz kayıplar (kW)	Yük kayıpları (kW)
6300	110.121	*%2x2,5	6.3,6.6, 10.5,11	YND11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

6300kVA~100000kVA NVTC'li üç sargılı transformatör

derecelendirildi kapasite (kVA)	Nominal Gerilim ve kademe aralığı			Vektör groA	Londra yok akım (%)	Empedans voltajı (%)		Yüksüz kayıplar (kW)	Yükte kayıplar (kW)
derecelendirildi kapasite (kVA)	Yüksek voltaj	Orta gerilim	Düşük voltaj	Vektör groA	Londra yok akım (%)	Yükselin	Aşağı in	Yüksüz kayıplar (kW)	Yükte kayıplar (kW)
6300	110=2* %2,5,121 *%2x2,5	35,38,5	6.3,6.6, 10.5,11	YNyn0d11	0.82	YG-MV: 17,5-18,5 HV-LV:10,5 MV~SV:6,5	YG-MV:10,5 YG-LV: 17,5-18,5 MV-LV:6,5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

OLTC'li 6300kVA~100000kVA iki sargılı transformatör

derecelendirildi kapasite (kVA)	Anma Gerilimi ve kılavuz çekme aralığı			Vektör grup	yüksüz güncel (%)	Empedans aşımı (%)	Kayıpsız kayıplar (kW)		Yük kayıpları (kW)
	Yüksek bitki örtüsü	Kılavuz çekme aralığı	Düşük voltaj0
6300	110	*8x %1,25	6.3,6.6, 10.5.11	YND11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

OLTC'li 6300kVA~100000kVA üç sargılı transformatör

derecelendirildi kapasite (kVA)	Nominal Gerilim ve kademe aralığı			Vektör grup.p	Yüksüz akım (%)	Empedans voltajı (%)	Yüksüz kayıplar (kW)	Yükte kayıplar (kW)
derecelendirildi kapasite (kVA)	Yüksek resim	Orta gerilim	Düşük voltaj	Vektör grup.p	Yüksüz akım (%)	Empedans voltajı (%)	Yüksüz kayıplar (kW)	Yükte kayıplar (kW)
6300	110±8x %12,5	35,37.38.5	6.3,6.6, 10.5.11	YNyn0d11	0.95	YG-MV:10,5 YG-SV:17,5~18,5 MV-LV:6,5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
