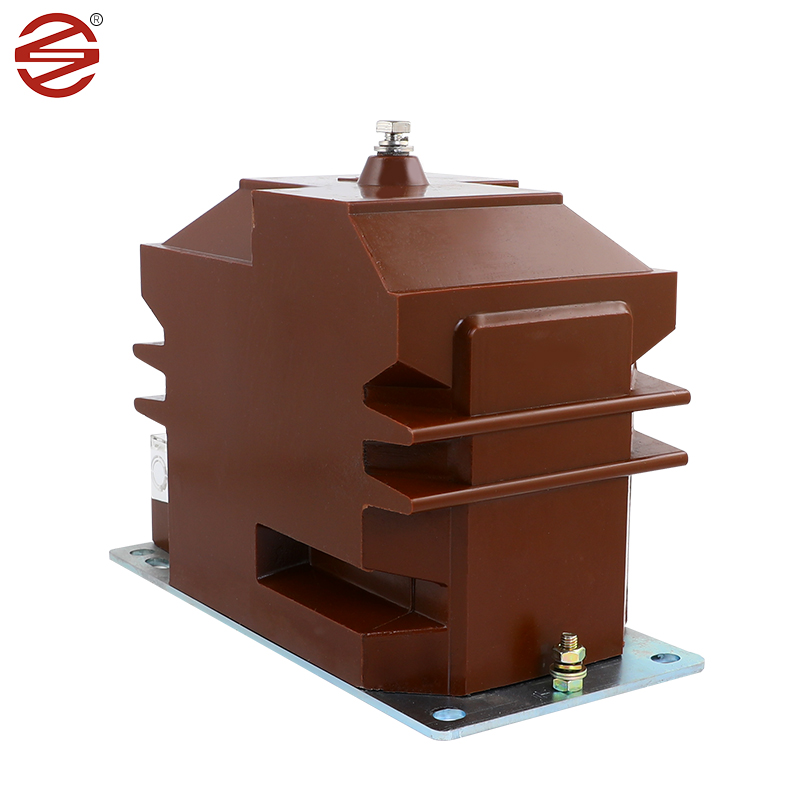

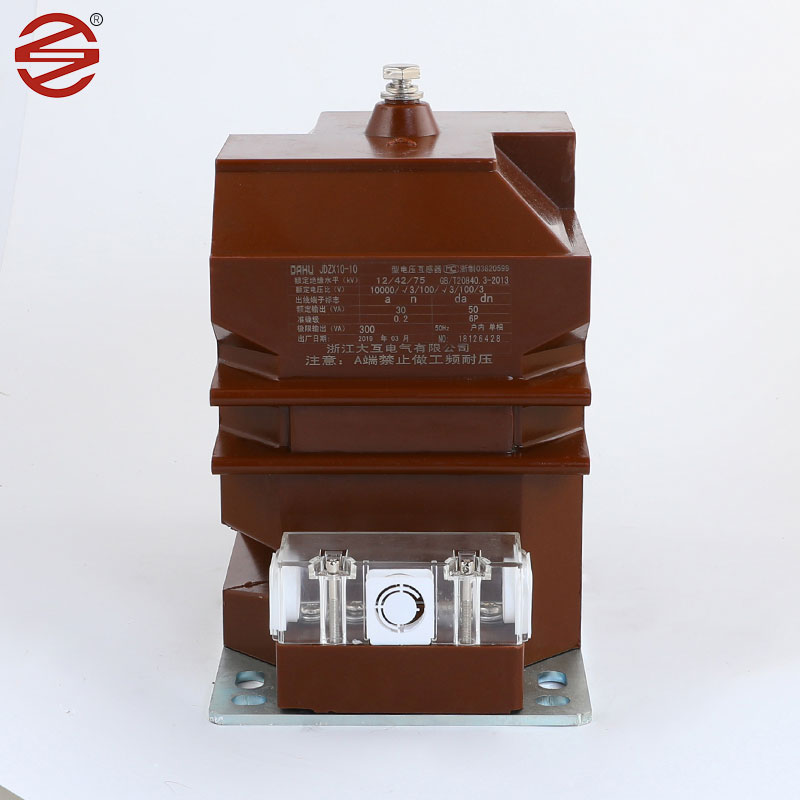

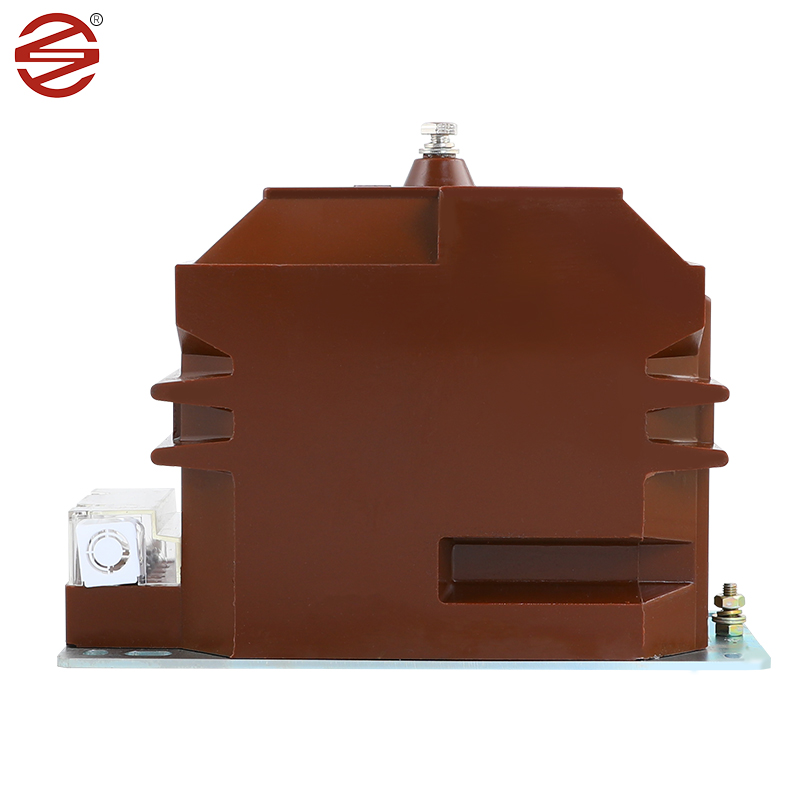

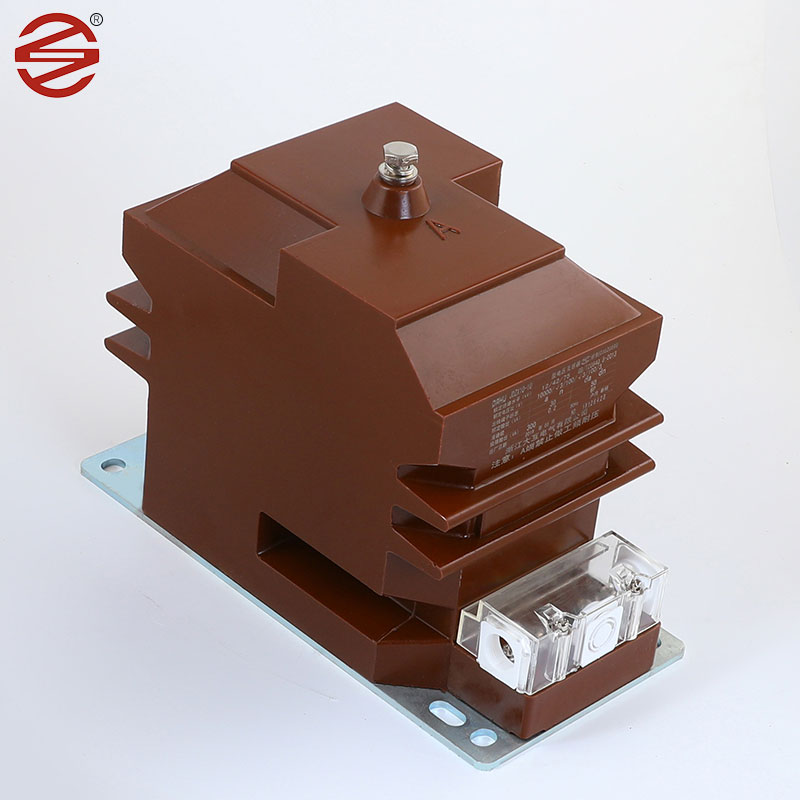

İç voltaj transformatörü

Dahu Electric tarafından yapılan iç voltaj transformatörü, iç mekan anahtar dolapları içinde, akım ölçümü, elektrikli enerji izleme ve hem tek fazlı hem de üç fazlı AC sistemlerinde koruyucu röleler için omurga görevi gören vazgeçilmez bir bileşendir. Sağlam tasarımı ve hassas işlevselliği, onu elektrik operasyonlarının güvenliğini ve verimliliğini sağlamada önemli bir unsur haline getirir.

Talep Gönder

Ürün Açıklaması

Soğuk algınlığı silikon çelik tabakalar: İç mekan voltaj transformatörü genellikle çekirdeği olarak soğuk yuvarlanan silikon çelik tabakaları kullanır. Bu malzemeler soğuk yuvarlanır ve yüksek geçirgenlik ve düşük çekirdekli kayıp gibi mükemmel manyetik özelliklere sahiptir, bu da onları mevcut transformatörler için ideal hale getirir. Çekirdek malzeme olarak soğuk haddelenmiş silikon çelik sac kullanarak, mevcut transformatör verimli enerji transferi elde edebilir, böylece sistemin verimliliğini artırabilir. Diğer malzemelerle karşılaştırıldığında, soğuk algınlığı silikon çelik tabakalar daha düşük histerezis döngüleri ve mıknatıslanma kayıplarına sahiptir, bu da daha az enerji atığı ve daha düşük güç tüketimi anlamına gelir.

Epoksi reçinesi: Epoksi reçine mükemmel dielektrik özelliklere ve mekanik mukavemete sahiptir, iç voltaj transformatör yalıtım malzemesinin ilk tercihidir. Epoksi dökümleri, iç bileşenleri elektrik bozulması ve çevresel faktörlerden koruyan güvenilir yalıtım sağlar.

Bakır: Bakır iletkenler tipik olarak iç voltaj transformatöründeki sargılar için kullanılır. Bu malzemeler yüksek elektriksel iletkenlik ve mekanik dayanıklılık sunar ve operasyonel streslere dayanırken mevcut sinyallerin verimli bir şekilde iletilmesini sağlar.

Malzeme (epoksi reçine): İç mekan voltaj transformatörü, mükemmel yalıtım özelliklerine sahip ve güvenli devre çalışması için akım veya voltaj geçişini önleyebilen epoksi reçineden yapılmış muhafazalar kullanın. Ayrıca yüksek sıcaklıklara ve korozyona karşı dirençlidir ve su geçirmez ve neme dayanıklı özellikler için iyi sızdırmazlık performansına sahiptir. Epoksi transformatörleri daha hafiftir ve yağla beslenen transformatörlere kıyasla kurulması ve korunması daha kolaydır.

Ürün üstünlüğü

Vidalar ve alt plaka ürün kaplamamız, daha neme dayanıklı ve paslanmaya dayanıklı olan 8um/dakikaya ulaşır. Parlak daha iyi.

1.	Başvuru	Ölçme
2.	Kurulum	Kapalı.
3.	Yalıtım	Reçine
4.	Tip	Voltaj indüksiyonu
5.	Yapı	Kuru tip epoksi reçine dökümü
6.	Faz sayısı	Singe Faz (1 set = 3 No.)
7.	Sıklık	50 Hz
8.	Montaj monte edilmiş	Montajlı portal yapısında destek
9.	Sistem birincil dereceli voltaj	11 KV (fazdan faz)
10.	Sistem birincil maksimum voltaj	12 kV (fazdan faz)
11.	Sistem dünyası	Etkili bir şekilde topraklanmış
12.	Temel yalıtım (dürtü dayanıklı Gerilim)	75 kV
13.	Güç frekansı dayanıklı voltaj	28kv
14.	Birincil sargının nötr sonu, Toprağa doğrudan bağlantı	10 kV'ye dayanacak şekilde yalıtımlı Düşük frekans testi.
15.	İkincil sarma türü	Tek sarma
16.	Dönüşüm oranı	11 KV/3/0.11 KV/V3
17.	Sürünme mesafesi	25mm/kV (minimum)
18.	Derecelendirilmiş ikincil yük	7.5 ila 10 VA
19.	Voltaj sınırı faktörü	1.2 sürekli ve 30 saniye boyunca 1.5
20.	Doğruluk sınıfı	Ölçüm için 0.2.
21.	Standart	Tasarım, üretim, test, kurulum ve Performans en sonuna uygun olacaktır IEC 61869-1 & IEC 61869-3 sürümleri.
