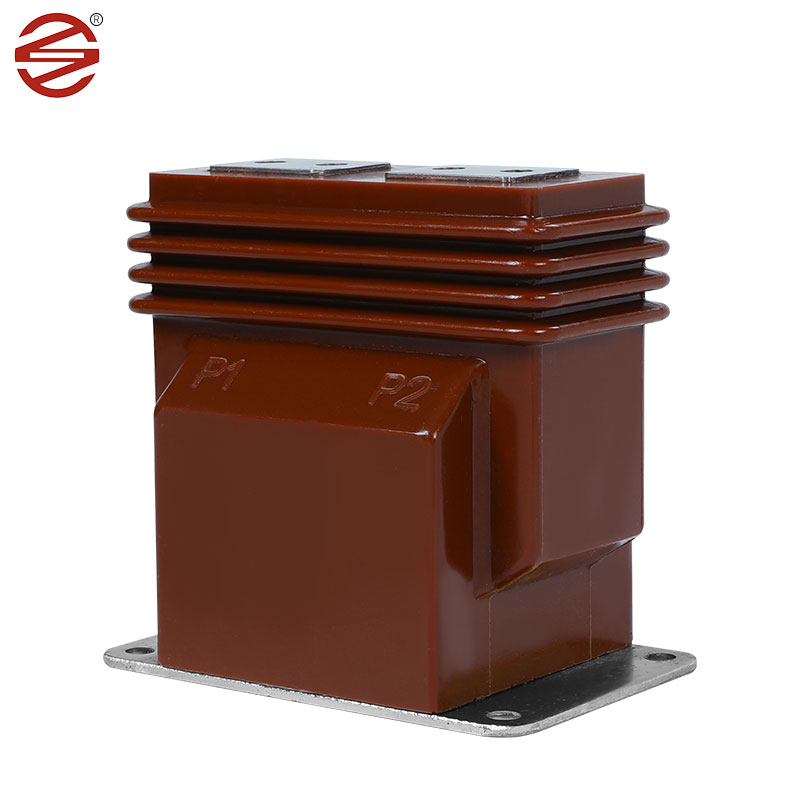

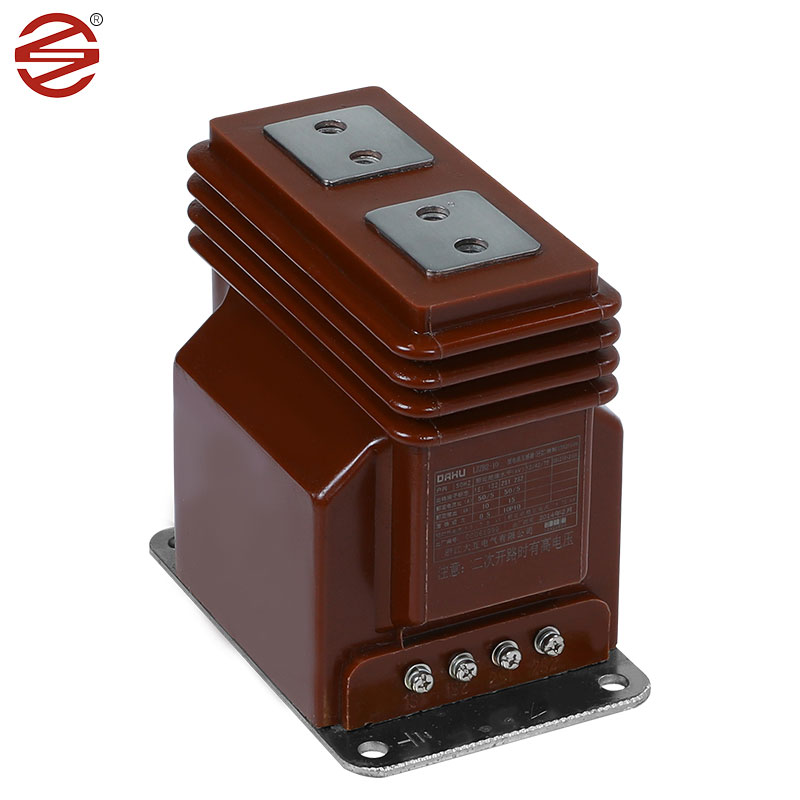

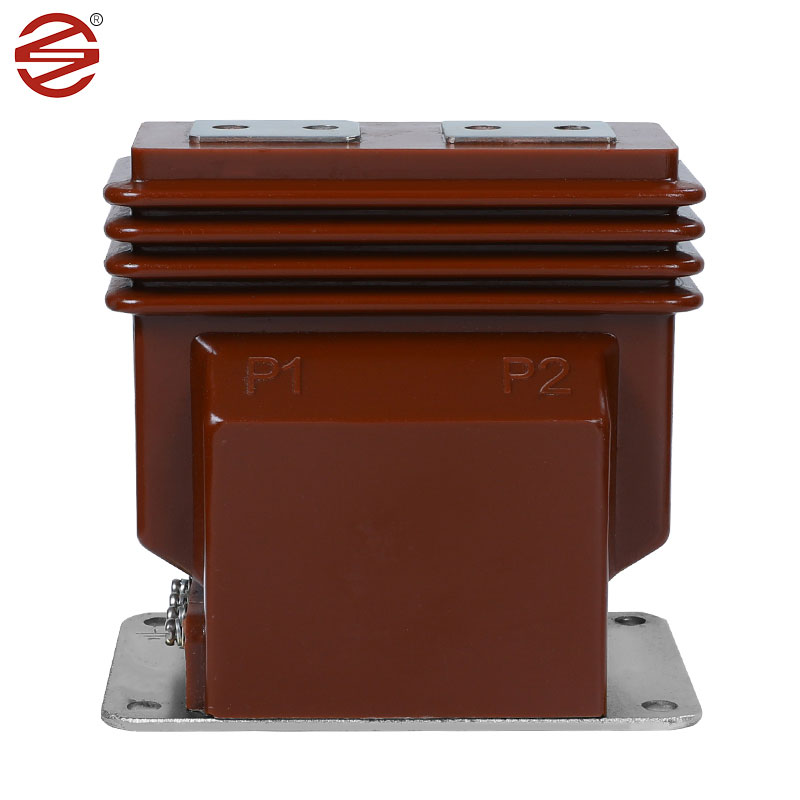

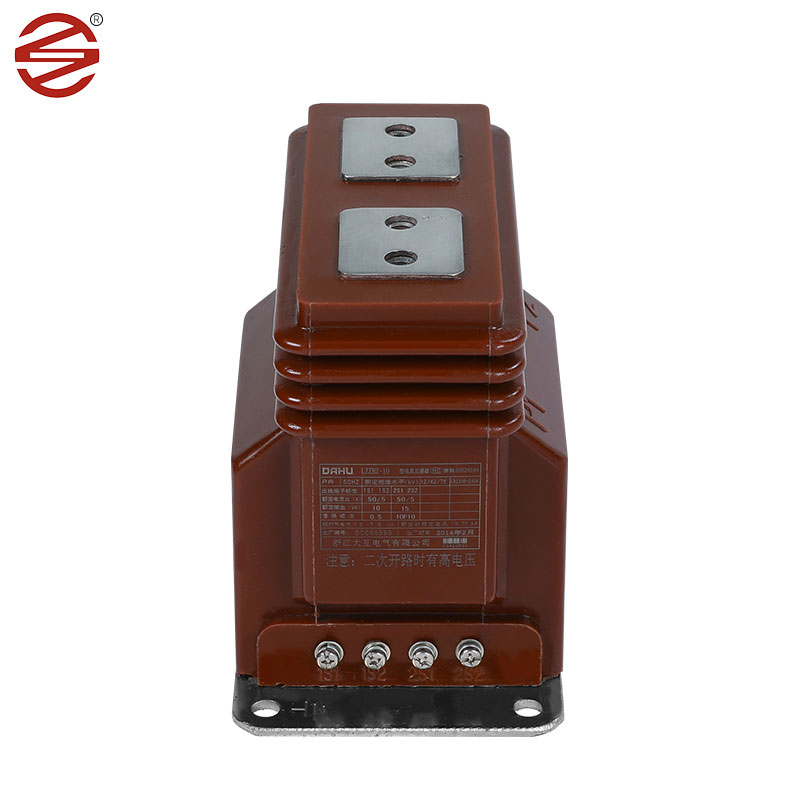

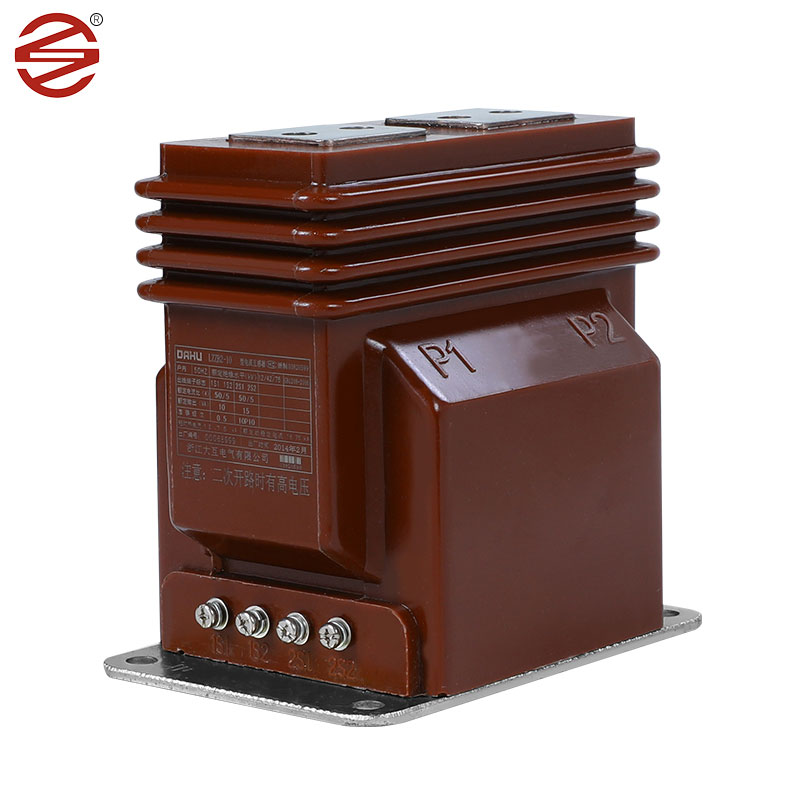

Elektrikli 10kv Akım Trafosu

Elektrikli 10kv Akım Trafosu, hem tek fazlı hem de üç fazlı AC sistemlerde akım ölçümü, elektrik enerjisi izleme ve koruyucu röleleme için sağlam çözümler sunarak iç mekan şalter dolaplarında önemli roller oynar. Bu sistemler, 50Hz veya 60Hz frekanslarında sorunsuz bir şekilde çalışarak, 12kV'a kadar ulaşan ekipman voltajlarıyla çok çeşitli elektrik ihtiyaçlarını karşılar.

Talep Gönder

Ürün Açıklaması

Soğuk Haddelenmiş Silikon Çelik Levhalar: 10kV akım transformatörleri, çekirdekleri için genellikle soğuk haddelenmiş silikon çelik levhalar kullanır. Bu malzemeler, yüksek geçirgenlik ve düşük çekirdek kaybı gibi mükemmel manyetik özelliklere sahiptir ve verimli enerji aktarımı ve minimum güç kaybı sağlar.

Epoksi Reçine: Epoksi reçine, üstün dielektrik özellikleri ve mekanik mukavemeti nedeniyle 10kV akım transformatörleri için tercih edilen bir yalıtım malzemesidir. Epoksi reçine dökümü, iç bileşenleri elektriksel bozulmalardan ve çevresel faktörlerden koruyarak güvenilir yalıtım sağlar.

Bakır: Bakır iletkenler genellikle 10kV akım transformatörlerindeki sargılar için kullanılır. Bu malzemeler yüksek elektrik iletkenliği ve mekanik dayanıklılık sunarak, operasyonel streslere karşı koyarken akım sinyallerinin verimli bir şekilde iletilmesine olanak tanır.

Malzeme (Epoksi Reçine): 10kV akım trafoları epoksi reçineden yapılmış muhafazaların içine yerleştirilmiştir. Epoksi reçine mükemmel yalıtım özelliklerine sahiptir, devrenin güvenli çalışmasını sağlamak için akım veya voltaj geçişini etkili bir şekilde önleyebilir. Yüksek sıcaklık direncine sahiptir ve yüksek sıcaklık ortamındaki çalışma gereksinimlerine uyum sağlayabilir.

İyi bir korozyon direncine sahiptir, bazı kimyasal maddelerin aşınmasına karşı koyabilir ve transformatörün servis ömrünü uzatabilir. İyi bir sızdırmazlık performansına sahiptir, bu nedenle epoksi transformatör genellikle iyi bir su geçirmez ve nem geçirmez performansa sahiptir ve nemli ortamlarda kullanıma uygundur. ortamlar. Geleneksel yağa batırılmış transformatörlerle karşılaştırıldığında, epoksi transformatörler genellikle daha hafiftir ve kurulumu ve bakımı kolaydır.

Elektrikli 10kv Akım Trafosu Parametresi

1.	Başvuru	Ölçüm
2.	Kurulum	Kapalı.
3.	Yapı	Kuru tip Epoksi Reçine Döküm
4.	Yalıtım	Dökme Reçine
5.	Faz Sayısı	Bekar
6.	Orantılı frekans	50Hz
7.	Sistem Birincil Nominal Gerilimi	50Hz
7.	Sistem Birincil Nominal Gerilimi	11 kV Fazdan Faza
8.	Maksimum Sistem Gerilimi	12kV Fazdan Faza
9.	Sistem Topraklaması	Etkili topraklanmış
10.	Temel Yalıtım Seviyesi(1.2/50μ sn.)	75KV
11.	Güç Frekansı Dayanım Gerilimi (1 min.50 Hz.).	28KV
12. 13.	Oran: 11kV Besleyici Öncelik	10-20/5A Tek Sargı
14.	İkincil	Tek Sargı
15.	Doğruluk sınıfı	Ölçüm için 0,2/0,2S
16.	Yük: a) Ölçüm için	7,5-10 VA
17.	Kısa Süreli Akım Değeri	1 Saniye için minimum 10 kA
18.	Genişletilmiş Akım Değeri	Nominal Akımın %120'si
19.	Aşırı Akım Derecelendirmesi	<10A
20.	Kaçma Mesafesi	25 mm/KV(minimum)
21.	Standart	Tasarım, Üretim, Test, Montaj ve Performans aşağıdakilere uygun olacaktır: IEC 61869-1 ve IEC'nin en son sürümleri 61869-2.
