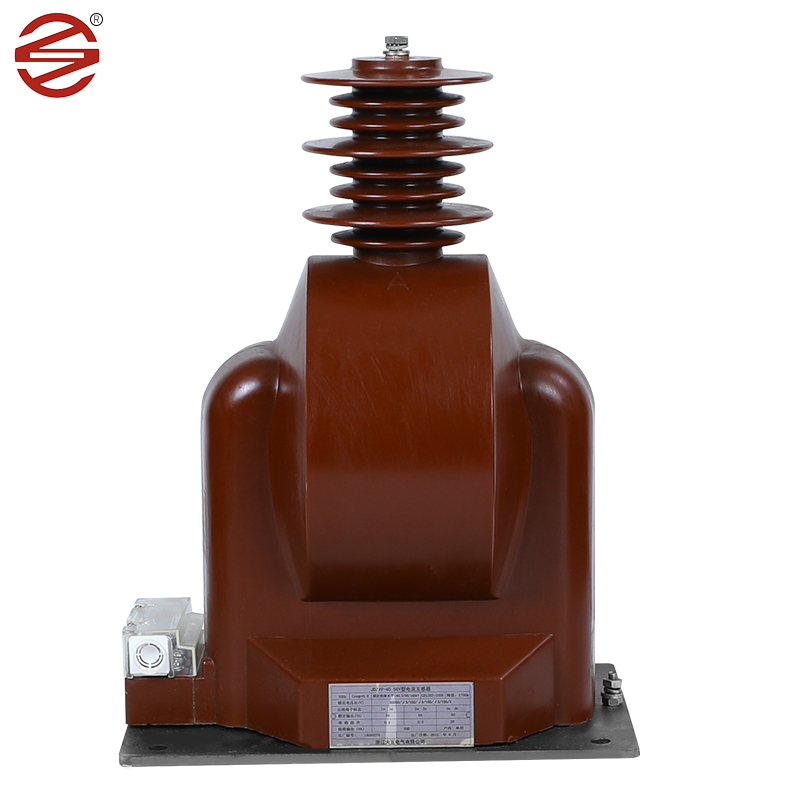

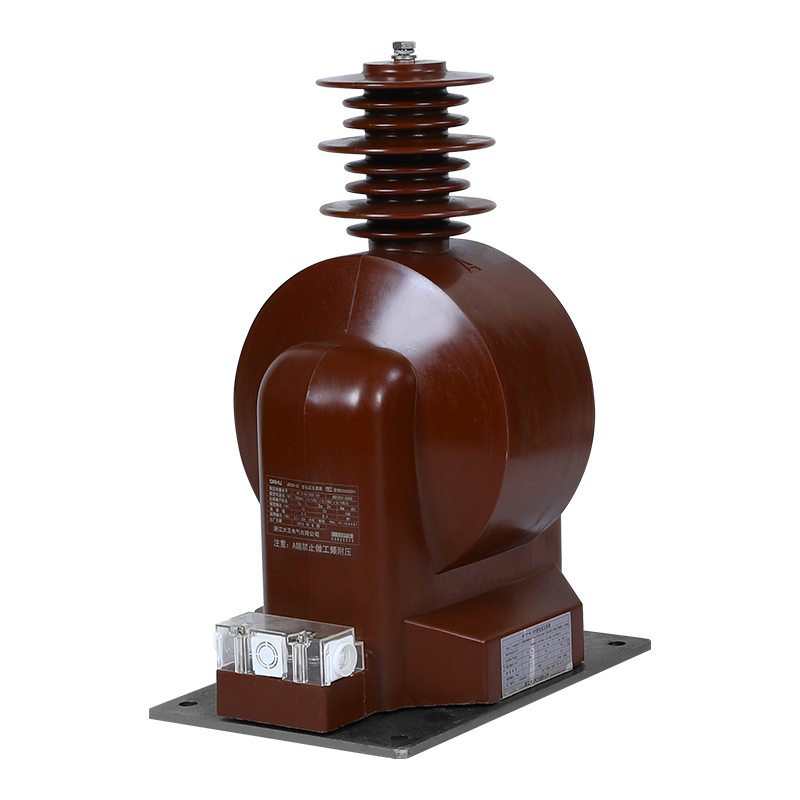

36kv voltaj transformatörü

Dahu Electric tarafından üretilen 36kV voltaj transformatörü, iç mekan anahtar dolaplarında önemli bir bileşendir ve modern elektrik sistemlerinde önemli bir rol oynar. Sadece voltajı ölçmekle kalmaz, aynı zamanda elektrik enerjisi izleme ve hem tek fazlı hem de üç fazlı AC sistemlerinde koruyucu rölelerin düzgün çalışmasını sağlama gibi önemli görevleri de yerine getirir.

Talep Gönder

Ürün Açıklaması

Ürün Giriş

Soğuk algınlığı silikon çelik sac: Mükemmel manyetik özellikleri nedeniyle, güç endüstrisindeki 36kV voltaj transformatörünün çekirdek malzemesi olarak yaygın olarak kullanılır. Soğuk haddelenmiş silikon çelik sac, yüksek geçirgenlik ve düşük çekirdekli kaybın özelliklerine sahiptir, bu da mükemmel enerji transfer performansına sahip olur. Manyetik alanları verimli bir şekilde gerçekleştirebilir, elektrik enerjisini manyetik enerjiye dönüştürebilir ve diğer elektrik cihazlarına iletebilirler.

Epoksi reçine: Epoksi reçine, mükemmel dielektrik özellikleri ve mekanik mukavemet olan yaygın olarak kullanılan bir malzemedir. Özellikle 36kV voltaj transformatör birincil yalıtım malzemesi olarak uygundur. Epoksi reçinelerinin dielektrik özellikleri, elektrikli ekipmanın güvenli ve verimli çalışmasını sağlamak için gerekli olan voltaj akışına direnme yeteneklerini ifade eder. Yüksek dielektrik mukavemeti nedeniyle, epoksi reçineler, parçalanmadan yüksek voltaj seviyelerine dayanabilir, bu da onları voltaj transformatörü yalıtım için ideal hale getirir.

Dielektrik özelliklerine ek olarak, epoksi reçine de olağanüstü mekanik güç sunar. Yüksek bir gerilme mukavemetine sahiptir, yani deforme veya kırılmadan önemli mekanik strese dayanabilir. Bu, voltaj transformatörlerinin iç bileşenlerinin dış kuvvetlerden ve titreşimlerden korunmasında son derece güvenilir hale getirir.

Epoksi döküm, voltaj transformatörü için güvenilir yalıtım sağlamak için kalıp içine dökülen epoksi reçinedir. Döküm işlemi, elektrik bozulmasını ve sızıntısını etkili bir şekilde önleyen düzgün ve kesintisiz bir yalıtım tabakası sağlar. Ek olarak, yalıtım ayrıca nemi, tozu, kimyasalları ve diğer çevresel faktörleri de bloke ederek iç bileşenlerin korunmasını daha da artırır. Bu üretim yöntemi, dökümlerin kalitesini ve güvenilirliğini garanti ederek onu güç endüstrisinde yaygın olarak kullanılan yalıtım malzemelerinden biri haline getirir.

Bakır: Bakır iletkenler tipik olarak 36kV voltaj transformatöründeki sargılar için kullanılır. Bu malzemeler yüksek elektriksel iletkenlik ve mekanik dayanıklılık sunar ve operasyonel streslere dayanırken mevcut sinyallerin verimli bir şekilde iletilmesini sağlar.

Ürün üstünlüğü

Vidalar ve alt plaka ürün kaplamamız, daha neme dayanıklı ve paslanmaya dayanıklı olan 8um/dakikaya ulaşır. Parlak daha iyi.

1.	Başvuru	Ölçme
2.	1nstallasyon	Kapalı
3.	Yapı	Kuru tip epoksi reçine dökümü
4.	Yalıtım	Reçine
5.	Faz sayısı	Bekar
6.	Nominal frekans	50 Hz
7.	Sistem birincil dereceli voltaj	33 kV fazdan faz
8.	Maksimum sistem voltajı	36 kV fazdan faz
9.	Systen topraklama	Etkili bir şekilde topraklanmış
10.	Temel yalıtım seviyesi (1.2/50 u sn.	170 kV
11.	Güç frekansı dayanıklı voltaj (1 dk. 50 Hz)	70 kV
12. 13.	Oran: 11kv besleyici Öncelik	400/5a Tek sarma
14.	İkincil	Tek sarma
15.	Accuraoy Sınıfı	Ölçüm için 0.2/0.2s
16.	Yük a) ölçüm için	10-15 VA
17.	Kısa Zaman Mevcut Derecelendirme	1 saniye boyunca minimum 80 ka
18.	Genişletilmiş Cedde Derecesi	Nominal akımın%120'i
19.	Sürünme mesafesi	30 mm/kV (minimum)
20.	Standart	Tasarım, üretim, test, kurulum ve performans IEC 61869-1 ve IEC'nin en son baskıları 61869-2
