Dahu Electric, fabrikamızdan toptan 22kv Akım Trafosuna hoş geldiniz. Ürünlerimiz CE belgeli olup, halihazırda büyük miktarda fabrika stoğuna sahiptir. Size iyi hizmet ve fabrika indirimli fiyatlar sunacağız.
Soğuk haddelenmiş silikon çelik sac: 22kV akım transformatörü, mükemmel manyetik özelliklerinden dolayı genellikle çekirdek olarak soğuk haddelenmiş silikon çelik sac kullanır. Bu malzemeler yüksek geçirgenlik ve düşük çekirdek kaybı sergileyerek verimli enerji aktarımı için idealdir. Diğer seçeneklerle karşılaştırıldığında daha düşük histerezis döngülerine ve mıknatıslanma kayıplarına sahiptirler, bu da daha az enerji israfına ve daha düşük güç tüketimine neden olur.
Epoksi reçine: Epoksi reçine, mükemmel dielektrik özellikleri ve mekanik mukavemeti nedeniyle çeşitli endüstrilerde çok yönlü ve yaygın olarak kullanılan bir malzemedir. Özellikle 22kV akım trafolarında birincil izolasyon malzemesi olarak tercih edilmektedir.
Epoksi reçinenin dielektrik özellikleri, elektrik akımı akışına direnme yeteneğini ifade eder. Bu özellik, elektrikli ekipmanın güvenli ve verimli çalışmasını sağlamada çok önemlidir. Epoksi reçinenin yüksek dielektrik dayanımı, yüksek gerilim seviyelerine bozulmadan dayanmasını sağlar, bu da onu akım trafolarında yalıtım için ideal bir seçim haline getirir.
Epoksi reçine, dielektrik özelliklerine ek olarak olağanüstü mekanik mukavemet de sunar. Yüksek çekme dayanımına sahiptir, bu da deforme olmadan veya kırılmadan önemli mekanik strese dayanabileceği anlamına gelir. Bu, akım transformatörlerinin iç bileşenlerinin dış kuvvetlerden ve titreşimlerden korunmasında oldukça güvenilir olmasını sağlar.
Epoksi reçinenin kalıplara dökülmesiyle yapılan epoksi dökümler akım trafoları için güvenilir yalıtım sağlar. Döküm işlemi, elektriksel bozulmayı ve sızıntıyı etkili bir şekilde önleyen, düzgün ve kesintisiz bir yalıtım katmanı sağlar. Bu yalıtım katmanı aynı zamanda nem, toz ve kimyasallar gibi çevresel faktörlere karşı da bariyer görevi görerek iç bileşenlerin korunmasını daha da artırır.
Bakır: Bakır iletkenler genellikle 22kV akım transformatörlerindeki sargılar için kullanılır. Bu malzemeler yüksek elektrik iletkenliği ve mekanik dayanıklılık sunarak, operasyonel streslere karşı koyarken akım sinyallerinin verimli bir şekilde iletilmesine olanak tanır.

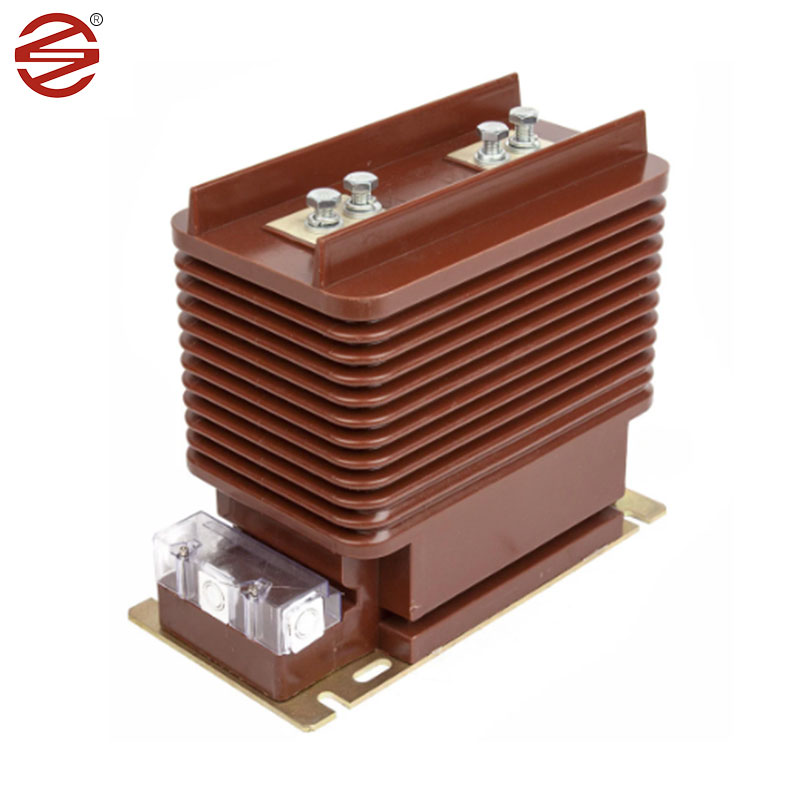

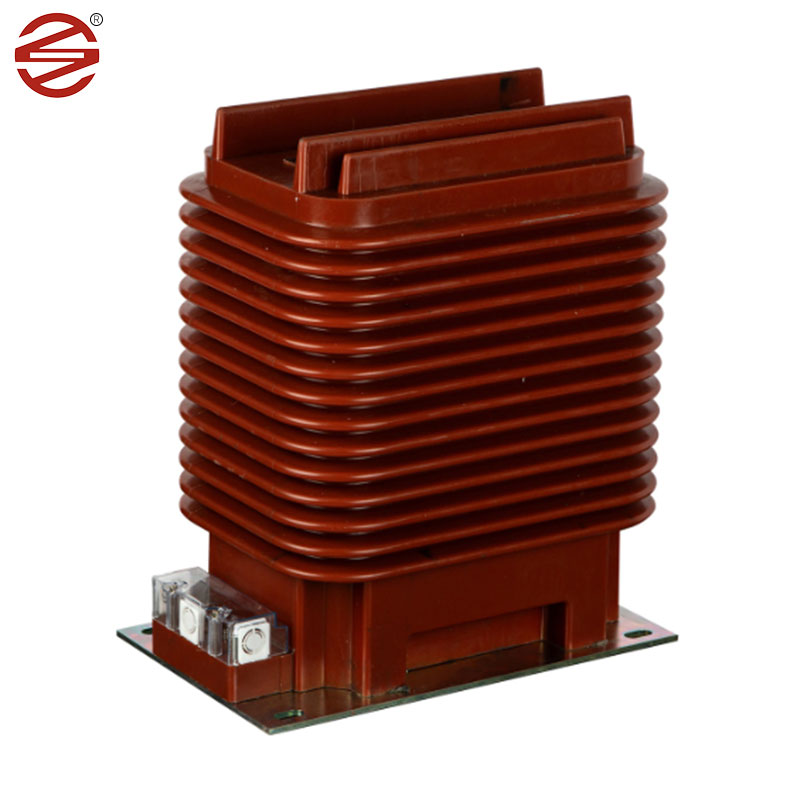

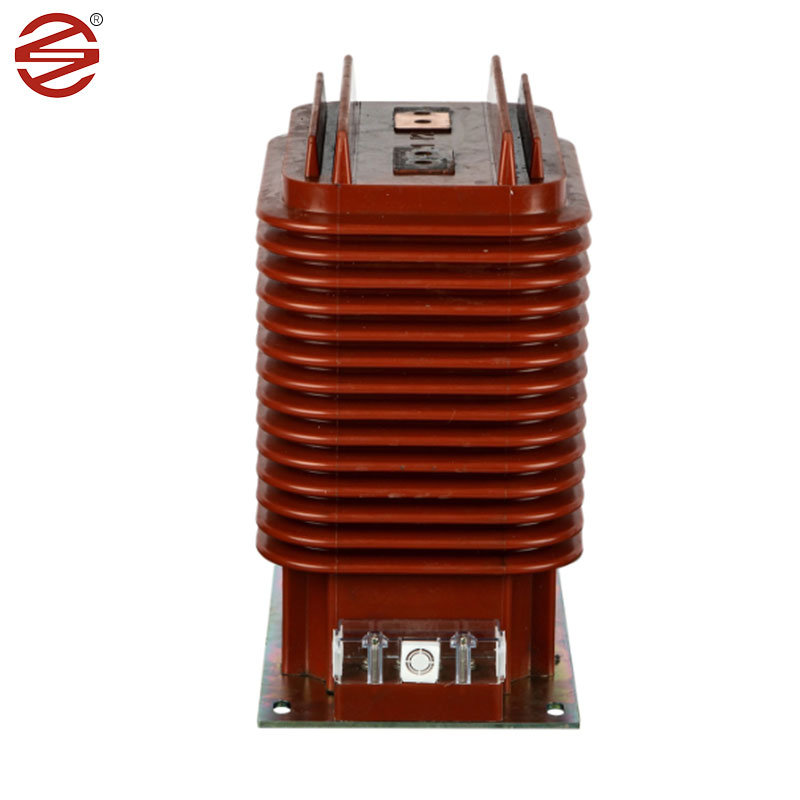

DAHU ELECTRIC tarafından üretilen 22kV akım transformatörü, modern elektrik sistemlerinde çok önemli bir rol oynayan, iç mekan şalter dolaplarının önemli bir bileşenidir. Sadece akımı ölçmekle kalmıyor, aynı zamanda hem tek fazlı hem de üç fazlı AC sistemlerde elektrik enerjisinin izlenmesi ve koruyucu rölelerin sorunsuz çalışmasının sağlanması gibi önemli görevleri de yerine getiriyor.
DAHU ELECTRIC'in 22kV akım trafosu, işlevsel özelliklerinin yanı sıra kalite ve yeniliğe olan bağlılığıyla da tanınıyor. Gelişmiş özellikler içerir, sıkı testlerden geçer ve endüstri standartlarına uygun olarak güvenilir performans sağlar.
Vida ve alt plaka ürün kaplamamız 8um/dak'ya ulaşır, bu da daha fazla neme ve paslanmaya karşı dayanıklıdır. Parlaklık daha iyi.
1. | Başvuru | Ölçüm |
2. | Kurulum | Kapalı |
3. | Yapı | Kuru tip Epoksi Reçine Döküm |
4. | Yalıtım | Dökme Reçine |
5. | Faz Sayısı | Bekar |
6. | Orantılı frekans | 50Hz |
7. | Systen Birincil Nominal Gerilim | 22 kV Fazdan Faza |
8. | Maksimum Sistem Gerilimi | 24 kV Fazdan Faza |
9. | Sistem Topraklaması | Etkili topraklanmış |
10. | Temel Yalıtım Seviyesi (1,2/50 u sn. | 125KV |
11. | Güç Frekansı Dayanım Gerilimi (1 min.50 Hz) |
50KV |
12. 13. |
Beni ispiyonla: 11kV Besleyici Öncelik |
200/5A Tek Sargı |
14. | İkincil | Tek Sargı |
15. | Doğruluk sınıfı | Ölçüm için 0,2/0,25 |
16. | Yük a)Ölçüm için |
10-15 VA |
17. | Kısa Süreli Akım Değeri | 1 Saniye için minimum 80 kA |
18. | Genişletilmiş Akım Derecelendirmesi | Nominal Akımın %120'si |
19. | Kaçma Mesafesi | 28 mm/KV(minimum) |
20. | Standart | Tasarım, Üretim, Test, Montaj ve Performans aşağıdakilere uygun olacaktır: IEC 61869-1 ve IEC'nin en son sürümleri 61869-2 |
