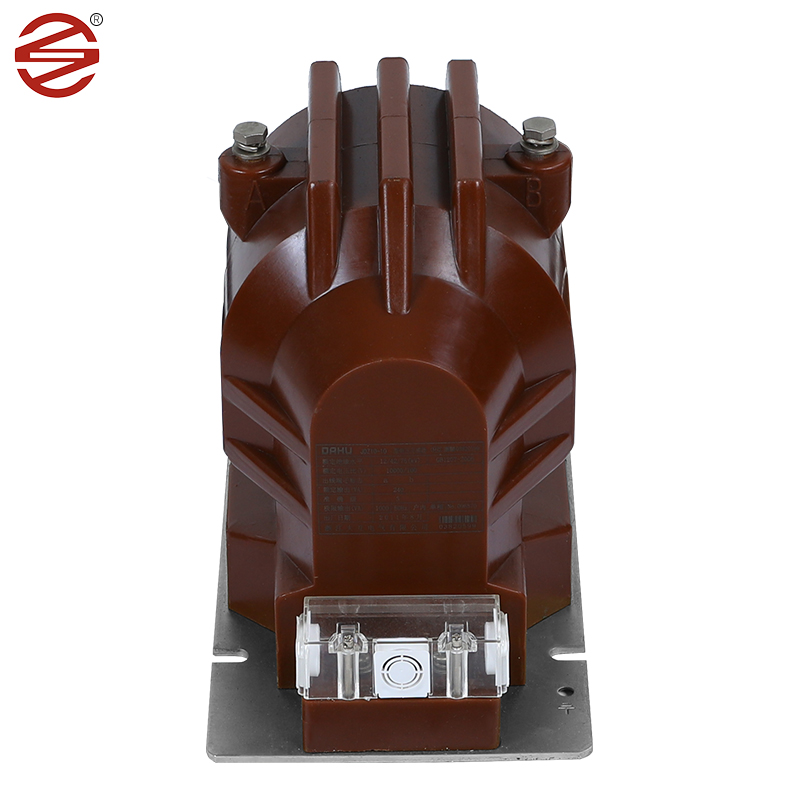

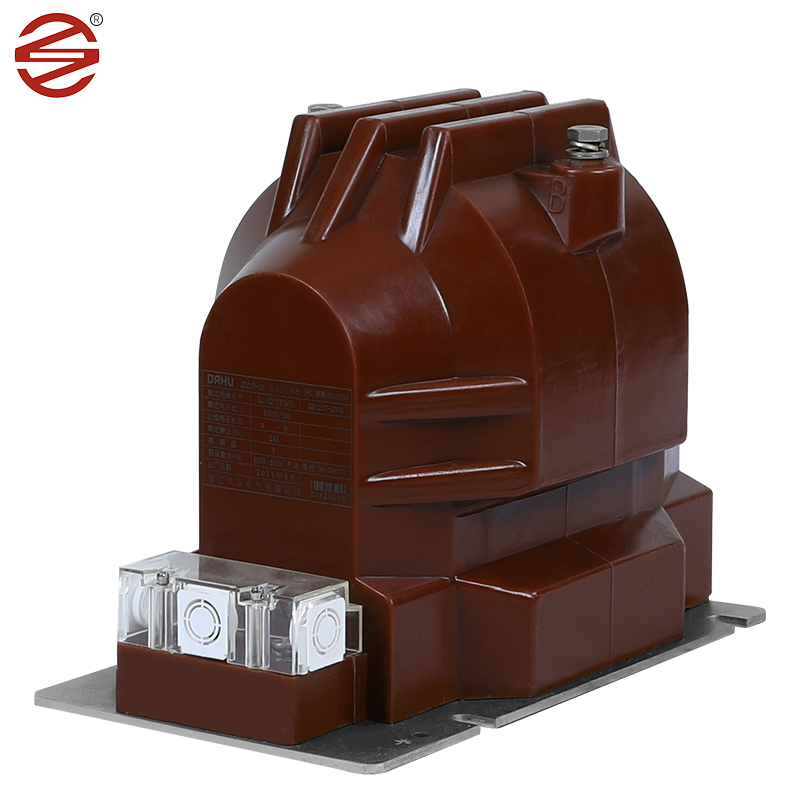

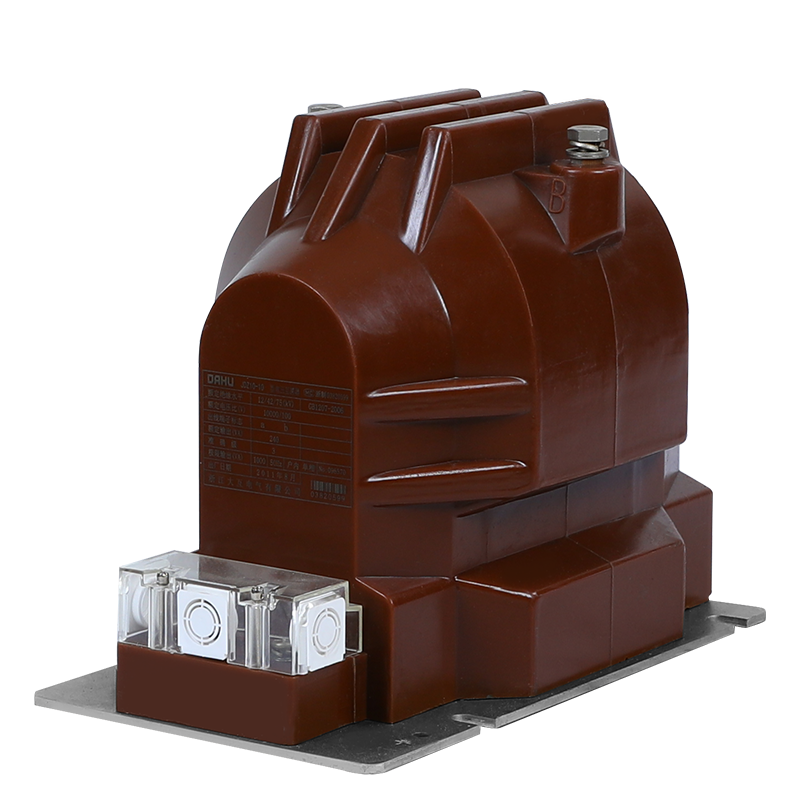

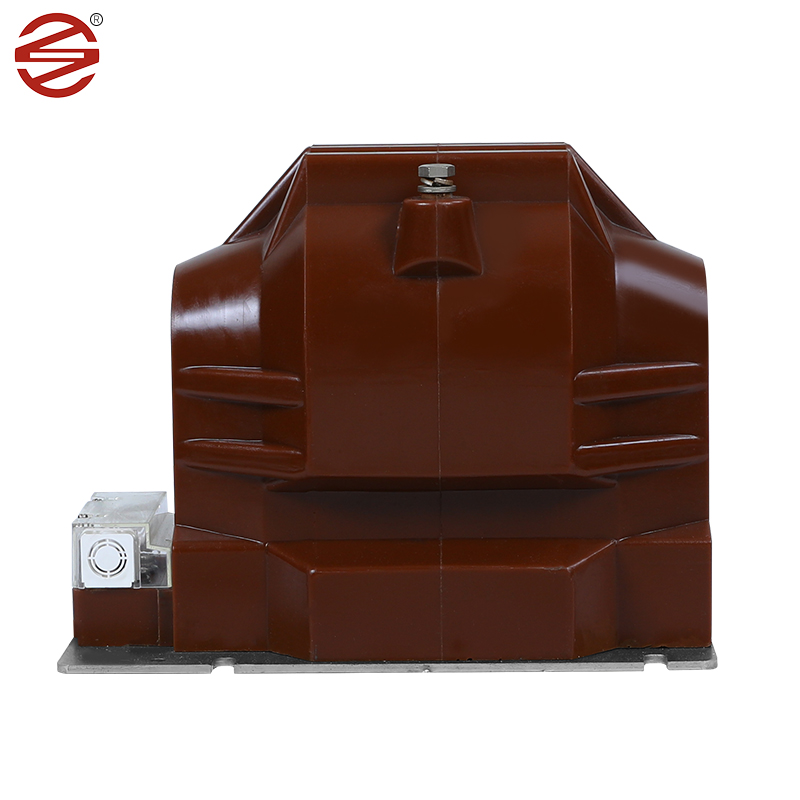

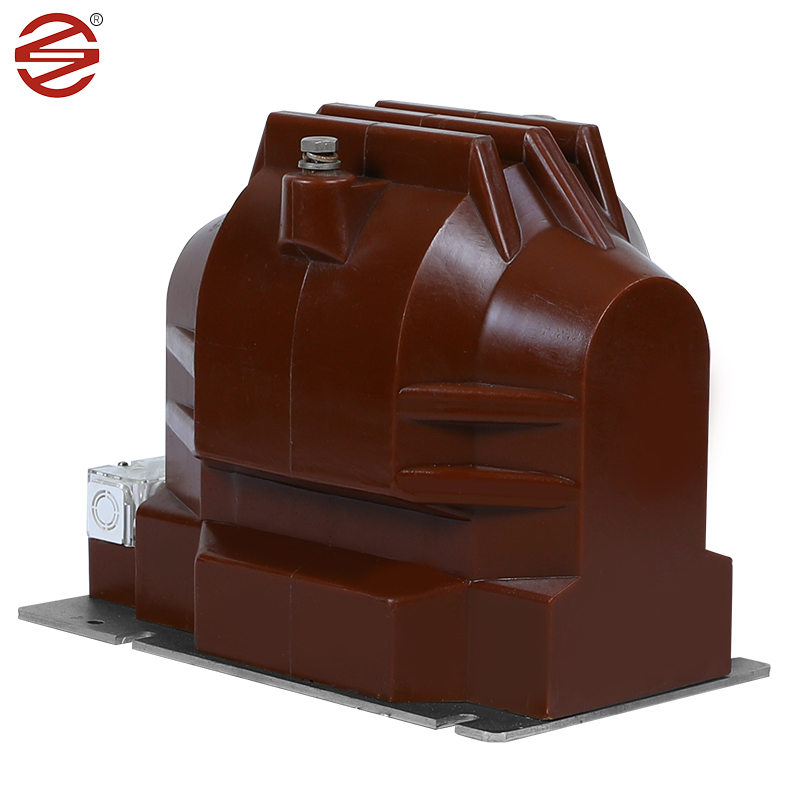

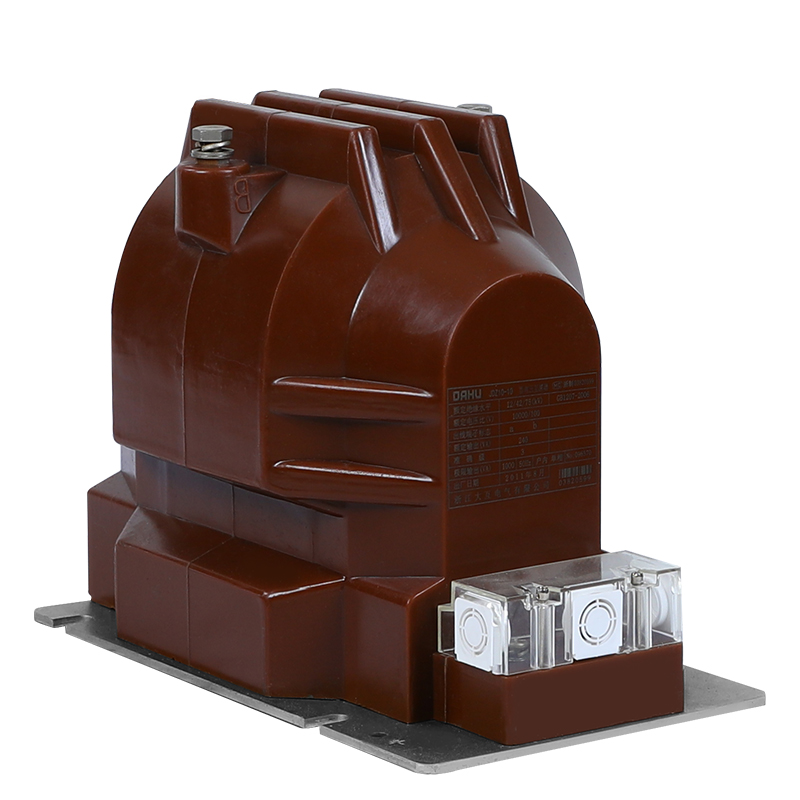

11kv Gerilim Trafosu

DAHU Elektrik tarafından üretilen 11kV gerilim trafosu, bina içi şalt sistemlerinde anahtar rol oynayan, tek fazlı ve üç fazlı AC sistemlerde akım ölçümü, elektrik enerjisi izleme ve koruyucu röleler için güçlü bir çözüm sunan bir cihazdır. Bu sistemler 50Hz veya 60Hz'de sorunsuz bir şekilde çalışarak 12kV'a kadar ekipman voltajları için çok çeşitli elektrik gereksinimlerini karşılar. 11kV gerilim transformatörünün tasarımı ve işlevselliği, onu güç sisteminin ayrılmaz bir parçası haline getirir. Akımı doğru bir şekilde ölçebilir, elektrik enerjisi tüketimini izleyebilir ve güç sistemindeki arıza durumunda koruma sağlayabilir. Kullanıcılar 11kV gerilim trafosu kullanarak güç sisteminin çalışma durumunu gerçek zamanlı olarak izleyebilir ve sistemin güvenli ve stabil çalışmasını sağlamak için gerekli önlemleri zamanında alabilirler.

Talep Gönder

Ürün Açıklaması

Soğuk Haddelenmiş Silikon Çelik Levhalar: 11kV gerilim transformatörü genellikle çekirdek olarak soğuk haddelenmiş silikon çelik levhalar kullanır. Bu malzemeler soğuk haddelenmiştir ve yüksek geçirgenlik ve düşük çekirdek kaybı gibi mükemmel manyetik özelliklere sahiptir, bu da onları akım transformatörleri için ideal kılar. Akım transformatörü, çekirdek malzemesi olarak soğuk haddelenmiş silikon çelik levha kullanarak verimli enerji aktarımı sağlayabilir ve böylece sistemin verimliliğini artırabilir. Diğer malzemelerle karşılaştırıldığında, soğuk haddelenmiş silikonlu çelik saclar daha düşük histerezis döngülerine ve mıknatıslanma kayıplarına sahiptir, bu da daha az enerji israfı ve daha düşük güç tüketimi anlamına gelir.

Epoksi reçine: Epoksi reçine mükemmel dielektrik özelliklere ve mekanik dayanıma sahiptir, 11kV gerilim trafosu yalıtım malzemesinin ilk tercihidir. Epoksi dökümler, iç bileşenleri elektriksel bozulmalardan ve çevresel faktörlerden koruyan güvenilir yalıtım sağlar.

Bakır: Bakır iletkenler genellikle 11kV gerilim transformatöründeki sargılar için kullanılır. Bu malzemeler yüksek elektrik iletkenliği ve mekanik dayanıklılık sunarak, operasyonel streslere karşı koyarken akım sinyallerinin verimli bir şekilde iletilmesine olanak tanır.

Malzeme (Epoksi Reçine): 11kV gerilim trafosu, mükemmel yalıtım özelliklerine sahip olan ve güvenli devre çalışması için akım veya gerilim geçişini önleyebilen epoksi reçineden yapılmış muhafazalar kullanır. Aynı zamanda yüksek sıcaklıklara ve korozyona karşı dayanıklıdır ve su geçirmezlik ve neme dayanıklılık açısından iyi bir sızdırmazlık performansına sahiptir. Epoksi transformatörler, yağlı transformatörlere kıyasla daha hafiftir ve kurulumu ve bakımı daha kolaydır.

Ürün Üstünlüğü

Vida ve alt plaka ürün kaplamamız 8um/dak'ya ulaşır, bu da daha fazla neme ve paslanmaya karşı dayanıklıdır. Parlaklık daha iyi.

1.	Başvuru	Ölçüm
2.	Kurulum	Kapalı.
3.	Yalıtım	Dökme Reçine
4.	Tip	Gerilim İndüksiyonu
5.	Yapı	Kuru tip Epoksi Reçine Döküm
6.	Faz Sayısı	Tek Fazlı(1 set=3 Adet)
7.	Sıklık	50Hz
8.	Montaj Montajlı	Portal Yapısına Monte Edilmiş Destek
9.	Sistem Birincil Nominal Gerilimi	11 kV(Fazdan Faza)
10.	Sistem Birincil Maksimum Gerilimi	12 kV (Fazdan Faza)
11.	Sistem Dünyalıları	Etkili topraklanmış
12.	Temel Yalıtım (Darbe dayanımı Gerilim)	75 kV
13.	Güç Frekansı Dayanım Gerilimi	28kV
14.	Birincil sargının nötr ucu, toprağa doğrudan bağlantı	10 kV'a dayanacak şekilde yalıtılmıştır Düşük frekans testi.
15.	İkincil Sargı Tipi	Tek Sargı
16.	Dönüşüm Oranı	11 kV//3/0,11 kV/3
17.	Kaçma Mesafesi	25 mm/kV(minimum)
18.	Nominal İkincil Yük	7,5 - 10 VA
19.	Gerilim sınır faktörü	1,2 sürekli ve 30 Saniye için 1,5
20.	Doğruluk Sınıfı	Ölçüm için 0,2.
21.	Standart	Tasarım, İmalat, Test, Montaj ve Performans en son standartlara uygun olacaktır IEC 61869-1 ve IEC 61869-3 sürümleri.
